نام محصول

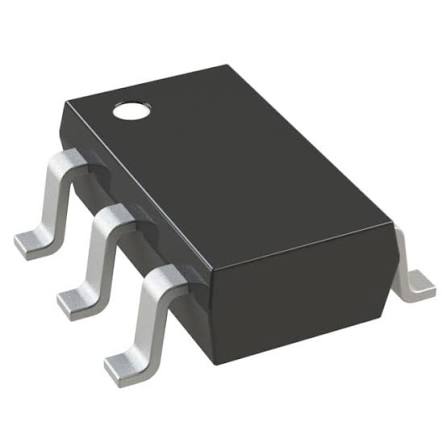

تقویت‌کننده عملیاتی دقیق و کم‌مصرف Analog Devices AD8628ARTZ-REEL7
توضیحات
مدل AD8628ARTZ-REEL7 یک تقویت‌کننده عملیاتی تک‌کاناله با فناوری Zero-Drift از شرکت Analog Devices است. این آی‌سی برای مدارهای اندازه‌گیری دقیق، تجهیزات ابزار دقیق، سیستم‌های سنجش و مداراتی که پایداری بالا در برابر تغییرات دما و زمان اهمیت دارد، طراحی شده است.
این قطعه دارای آفست ورودی بسیار پایین، رانش دمایی کم، ورودی و خروجی نزدیک به ریل تغذیه و قابلیت کار با تغذیه تک‌منبع است. پسوند ARTZ نشان‌دهنده نسخه دارای پکیج 5-Lead SOT-23 است؛ بنابراین این مدل با نسخه 8پایه SOIC اشتباه نشود.
کاربردها
- تجهیزات ابزار دقیق و اندازه‌گیری دقیق
- تقویت‌کننده‌های سیگنال سنسورها
- مدارهای اندازه‌گیری جریان و ولتاژ
- مبدل‌های داده و مدارات نمونه‌برداری
- فیلترهای فعال و تقویت‌کننده‌های کم‌فرکانس
- تجهیزات پزشکی و قابل‌حمل
- سیستم‌های صنعتی با نیاز به پایداری دمایی بالا
- مدارهای باتری‌محور و کم‌مصرف
جدول مشخصات فنی
| مشخصه | مقدار / توضیحات |
|---|---|
| سازنده | Analog Devices |
| شماره قطعه | AD8628ARTZ-REEL7 |
| نوع قطعه | تقویت‌کننده عملیاتی دقیق، تک‌کاناله |
| فناوری | Zero-Drift / Auto-Zero |
| تعداد کانال | 1 کانال |
| محدوده تغذیه | حدود 1.8 تا 5.5 ولت |
| حداکثر ولتاژ تغذیه | 5.5V |
| ولتاژ آفست ورودی | حدود 1µV، مقدار تیپیک |
| رانش آفست دمایی | بسیار پایین، در محدوده نانوولت بر درجه سلسیوس |
| پهنای باند بهره واحد | حدود 2.5MHz |
| نوع ورودی | Rail-to-Rail Input |
| نوع خروجی | Rail-to-Rail Output |
| جریان بایاس ورودی | بسیار کم |
| جریان مصرفی | کم‌مصرف، مناسب تجهیزات باتری‌محور |
| محدوده دمای کاری | 40- تا 125+ درجه سلسیوس |
| پکیج | 5-Lead SOT-23 |
| کد پکیج Analog Devices | RJ-5 |
| معادل کیس | SC-74A / SOT-753 |
| نوع نصب | Surface Mount / SMD |
| بسته‌بندی | Tape & Reel، قرقره 7 اینچی |
