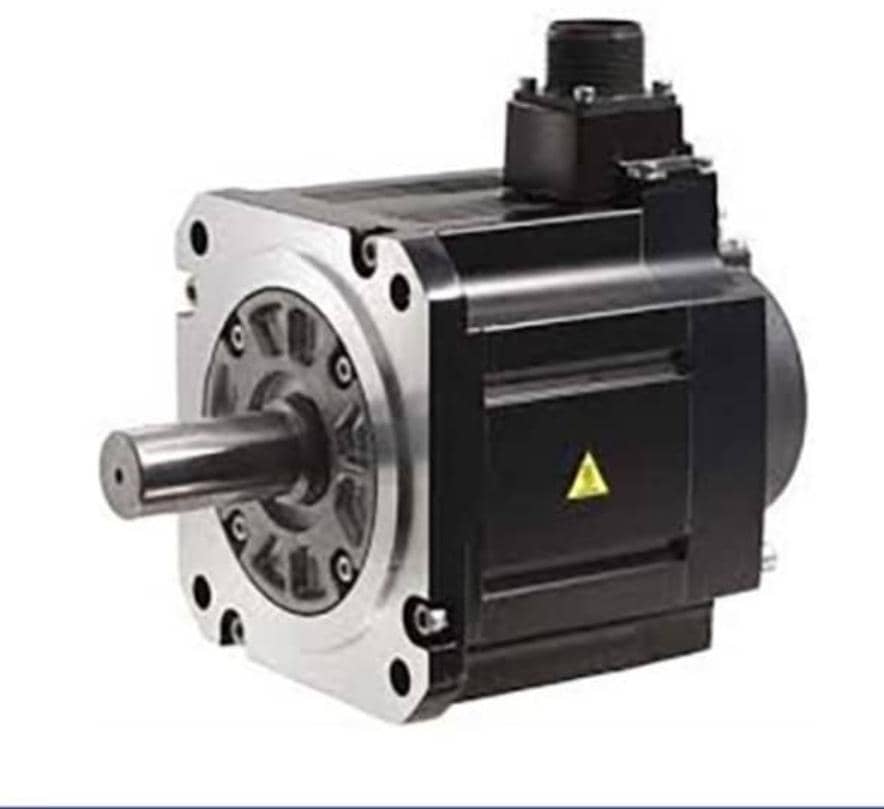

مدل HG‑SR7024K:
متعلق به شرکت Mitsubishi Electric از خانواده‌ی سروو‌موتورهای سری MELSERVO J4 / HG‑SR Series است. این موتور یکی از گزینه‌های اصلی در محورهای قدرت متوسط تا بالا در ماشین‌های CNC و ربات‌های صنعتی است. در ادامه تمام مشخصات فنی، نکات تطبیقی و مسیر جایگزینی (Migration Path) طبق استاندارد تأمین Technoset → EshopCNC.com آمده است:
🟦 مشخصات فنی دقیق موتور HG‑SR7024K
| شاخص | مقدار / توضیح |
|---|---|
| سری موتور | HG‑SR (High‑Resolution AC Servo) |
| سازنده | Mitsubishi Electric |
| توان نامی (Rated Output) | 7.0 kW |
| ولتاژ نامی (Rated Voltage) | 200 – 230 VAC (3‑فاز) |
| سرعت نامی (Rated Speed) | 2000 rpm |
| گشتاور نامی (Rated Torque) | 33.5 N·m |
| گشتاور ماکزیمم (Peak Torque) | حدود 100 N·m |
| جریان نامی موتور | ≈ 46 A (RMS) |
| انکودر | Absolute / Incremental 22‑bit High‑Resolution (≈ 4 M ppr) |
| سنسور موقعیت | داخلی با پروتکل Serial AA / SSCNET III Bus |
| نوع محور (K) | Shaft With Keyway – محور دارای شیار کلید |
| وزن تقریبی | 30 kg (بدون ترمز) ‑ تا 33 kg با ترمز 24 VDC |
| کلاس عایق / خنک‌سازی | F Class / Natural Cooling |
| سازگار با درایوها | MR‑J4‑700A / MR‑J4‑700B (و نسل قبلی MR‑J3‑700A) |
| کاربرد صنعتی | محورهای قدرت بالا در CNC، تزریق پلاستیک، ربات، و خطوط بسته‌بندی سریع |
⚙️ تفاوت حروف مدل
| پسوند | معنی | توضیح |
|---|---|---|
| K | محور دارای شیار (Keyway) | مدل بدون ترمز |
| BK | محور دارای شیار + ترمز 24 VDC | اضافه حدود 3 kg وزن |
| SR | سری رزولوشن بالا برای درایوهای MR‑J4 / MR‑J3 | |
| 70024 | ظرفیت 7.0 kW و سرعت نامی 2000 rpm |
🔧 مسیر مهاجرت و جایگزین‌ها (Migration Path 2025 Technoset)
| سطح جایگزینی | مدل جایگزین | توضیحات فنی | تأمین |
|---|---|---|---|
| استاندارد Retrofit | Tecnost MRV‑75‑D Series | 7.5 kW، رزولوشن 23‑bit (BiSS)، ولتاژ 230 VAC، سازگار با MR‑J4 | Technoset → EshopCNC.com |
| High Performance | Tecnost MRV‑HP75‑D Series | رزولوشن 25‑bit (EnDat/BiSS)، سرعت تا 3000 rpm | Technoset → EshopCNC.com |
| جایگزین Siemens | 1FK7063‑7AH71‑1EG0 | Migration به Sinumerik S120 / 840D sl | Siemens → Technoset |
| جایگزین Fanuc | αiS 12/3000 Servo Motor | Migration به Fanuc αi Series | Technoset → Fanuc Division |
🔩 نکات نصب و تنظیم
- کوپلینگ و فلنج سازگار با سری SR Frame 180×180 mm.
- انکودر Absolute با کابل ارتباطی مخصوص SSCNET III HJ‑Encoder.
- ترمز سروو اختیاری (مدل BK) → 24 VDC Max 0.5 A.
- موقع نصب به محور اسپایندل، رعایت درصد Centering Error زیر 0.02 mm اجباری است.
📎 مسیر تأمین
Mitsubishi → Technoset → EshopCNC.com
در صورت اعلام EOL رسمی Mitsubishi برای HG‑SR7024K، جایگزینی به مدل Tecnost MRV‑75‑D تأیید فنی شده و در پلتفرم بایگانی Technoset تحت عنوان Migration Layout A3 ثبت می‌گردد.
اگر نیاز دارید، می‌توانم سند فنی A3 فارسی “Migration Layout HG‑SR7024K → Tecnost MRV‑75‑D” را تولید کنم که شامل دیاگرام الکتریکی، جدول ابعاد مکانیکی و ت انکودر است تا در پوشه Retrofit شما بایگانی شود.شود.
