ساخت انواع Ball Screw بال اسکرو در آسیا و اروپا THK، HIWIN، TBI Motion، NSK، Kuroda

ساخت انواع بال اسکرو با برند های THK، HIWIN، TBI Motion ، NSK ، Kuroda

ساخت بال اسکرو cnc

Ball Screw

⚙️ تعریف فنی Ball Screw

بال‌اسکرو یک مکانیزم انتقال خطی با دقت بسیار بالا، اصطکاک پایین، و راندمان‌حرکتی بیش از 90٪ است.

در آن حرکت دورانی شفت توسط ساچمه‌ها (Ball Bearing) به حرکت خطی تبدیل می‌شود.

دارای سه مؤلفه اصلی است:

Screw Shaft (محور رزوه‌دار)،
Ball Nut (مهره توپی بازگشت ساچمه)،
Ball Return System (مجرای برگشت ساچمه‌ها).

🏭 ساخت و تولید بال‌اسکرو در آسیا و اروپا

برند	کشور	فناوری ساخت	تلورانس دقت	سطح تولید	مزایا و ویژگی فنی
THK	ژاپن	Grinding Process Ultra‑Precision	C1 تا C10	فوق دقیق، کلاس High Load	عمر کاری > 25 000 km، مناسب ماشین‌های CNC دقیق و ربات‌ها.
HIWIN	تایوان	Grinding + Rolled Hybrid Series	C3 تا C7	صنعتی / فروش جهانی	مقرون‌به‌صرفه، راندمان بالا، مناسب CNC های BT و HSK.
TBI Motion	تایوان	Rolled Ball Screw Series	C5 تا C10	انبوه	برای کاربردهای عمومی و محورهای X/Y ماشین‌های CNC متوسط.
NSK	ژاپن	Full Grinding Precision	C1 تا C5	فوق دقیق	کلاس P5 و P7، مناسب محورهای سروو CNC و کنترل FANUC / Siemens.
Kuroda Precision	ژاپن	Ground Ball Screw Zero‑Backlash	C1 تا C3	سفارشی	دقت نهایی ≤ 2 µm در هر 300 mm، رده هوافضا و قالب‌سازی دقیق.
Bosch‑Rexroth	آلمان	Ground + Taper Preload Ball Nut	C1 تا C5	اروپا	دوام بالا، ساختار مقاوم در برابر ارتعاش و گرما.
SKF	سوئد	Rolled Ball Screw Standard	C5 تا C10	صنعتی	مناسب دستگاه‌های مونتاژ و اتوماسیون.

🔩 انواع Ball Screw بر اساس ساختار

نوع	توضیح	کاربرد
Ground Ball Screw	رزوه توسط سنگ‌زنی دقیق (Grinding).	دقت فوق‌العاده (C1–C5)، ماشین‌های 5‑محوره، EDM و Robotics.
Rolled Ball Screw	رزوه به روش نورد (Cold Rolling).	اقتصادی‌تر، مناسب دستگاه‌های عمومی یا محور Feed معمولی.
Preloaded (Double Nut)	دو مهره با بار اولیه برای حذف لقی.	انتقال دقیق بدون Backlash.
Internal Recirculation Type	مجرای برگشت درون Ball Nut.	کاهش طول مجموعه، کاربرد در محورهای کوتاه.
External Recirculation Type	مجرای برگشت بیرونی.	مناسب حرکت طولانی و بار سنگین.

📐 کلاس‌های دقت طبق ISO 3408 / JIS B 1192

کلاس	خطای گام در 300 mm	دقت کاربرد
C1	≤ 3 µm	ابزارسازی فوق دقیق
C3	≤ 8 µm	ماشین‌های CNC دو محور
C5	≤ 18 µm	کاربردهای عمومی صنعتی
C7 – C10	35–50 µm	سیستم‌های اتوماسیون سبک

🧠 تحلیل فنی بر اساس تجربه Technoset

برای محورهای اصلی ماشین فرز CNC فانوک BT40 در Technoset، پیشنهاد NSK C3 یا THK C3 Ground Type است.
برای محورهای کمکی (X/Y/Z در ماشین TBI یا HIWIN)، مدل‌های Rolled C5 کفایت دارند.
اگر هدف حذف Backlash کامل در قالب‌های دقیق باشد، گزینه Kuroda Zero‑Backlash پیشنهاد می‌شود.
در ماشین‌های تولیدی بندرعباس، صنایع مادر فلزی، مدل‌های HIWIN / TBI Motion ترکیب کیفیت و قیمت مناسب را ارائه می‌دهند.

🔧 مشخصات فنی نمونه استاندارد (THK BNK0402‑2.5)

گام رزوه: 5 mm
قطر Shaft: 40 mm
طول حرکت خالص: 400 mm
تلورانس گام: ≤ 8 μm
گشتاور مجاز: 65 Nm
عمر کاری با روانکاری Lithium Grease: ≈ 30 000 km

تکنوست تنها نماینده رسمی ایران می باشد ، که در ساخت انواع بال اسکرو با دقت های

c0 c3 c5 c7

در کشورهای ژاپن ، چین ،کره جنوبی مهارت بسیار فراوانی دارد.

زمان ساخت بال اسکرو و تحویل آن به مشتری معمولا 40 روز کاری می باشد.

THK، HIWIN، TBI Motion و Kuroda

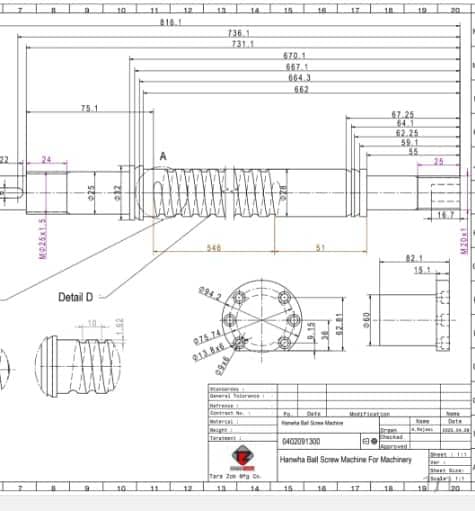

مجموعه تکنوست (دکنر مهدی فرخانی)، به علت موجود نبودن برخی از بال اسکروها جهت کمک به صنعتگران ایران و خاورمیانه شروع به ساخت و سفارشی سازی کردن برخی از پیچ و یا مهره بال اسکرو در ایران کرده است.
