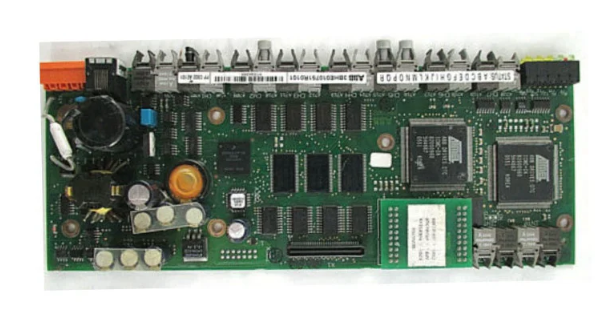

3BHE010751R0101

توضیح محصول 3BHE010751R0101

این کد متعلق به یکی از مهم‌ترین و پرکاربردترین کارت‌های الکترونیکی قدرت (Power Interface Board) در درایوهای صنعتی ABB است و با نام رسمی PP C381 CE01 یا به اختصار APC2 Board شناخته می‌شود.

به زبان خیلی ساده: این کارت «مغز قدرت» درایوهای ABB سری ACS800، ACS880، DCS800 و بعضی مدل‌های ACS6000 است. تمام فرمان‌های شلیک (Gate Pulse) به IGBTها، کنترل جریان، ولتاژ، حفاظت‌های لحظه‌ای و ارتباط فیبر نوری با ماژول‌های قدرت از طریق همین کارت انجام می‌شود.

وظایف اصلی این کارت

• تولید پالس‌های دقیق Gate برای IGBTهای فازهای U، V، W (بالا و پایین)
• اندازه‌گیری لحظه‌ای جریان سه فاز با دقت بسیار بالا (از طریق شانت یا LEM)
• اندازه‌گیری ولتاژ DC Link و ولتاژ خروجی
• حفاظت‌های فوق‌سریع:
  • اتصال کوتاه (Short Circuit)
  • اضافه‌جریان لحظه‌ای (Over Current)
  • اضافه‌ولتاژ DC (Over Voltage)
  • زمین‌اختلاف (Earth Fault)
  • افزایش دمای IGBT
• ارتباط فیبر نوری دوطرفه با کارت کنترل اصلی (مثل RMIO یا همین ۳BHL000764P0001 که قبلاً توضیح دادم)
• تشخیص خطای دقیق و ارسال کد خطا به پنل یا نرم‌افزار

مشخصات فنی مهم

• سازگار با درایوهای ۶ پالس و ۱۲ پالس
• توان قابل پشتیبانی: از ۱۱ کیلووات تا بیش از ۵۰۰۰ کیلووات
• ولتاژ کاری: ۵۲۵–۶۹۰ ولت AC (و بعضی نسخه‌ها تا ۱۲۰۰ ولت)
• دارای ۶ یا ۱۲ کانال فیبر نوری خروجی (بسته به نوع رکتیفایر/اینورتر)
• خنک‌کاری کاملاً طبیعی
• نصب مستقیم روی برد اینترفیس قدرت (INT Board)

علائم خرابی رایج این کارت

• خطای F0001 – F0002 – F0003 (Fault in Power Unit)
• خطای Overcurrent یا Short Circuit حتی در حالت بی‌باری
• درایو اصلاً استارت نمی‌خورد و فقط فن می‌چرخد
• یکی از فازها کار نمی‌کند یا جریان نامتعادل است
• بوی سوختگی از قسمت قدرت
