۱. نام و مدل دقیق

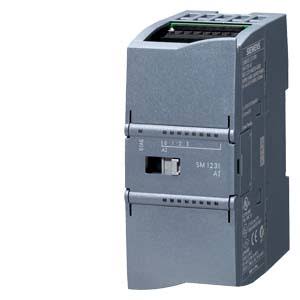

ماژول توسعه ورودی آنالوگ مقاوم‌سازی‌شده زیمنس سری سای‌پلاس (Siemens SIPLUS S7-1200 SM 1231 8AI 13-bit)

کد فنی تجهیز (Order Code / MLFB): 6AG1231-4HF32-4XB0
(مبتنی بر مدل استاندارد زیمنس: 6ES7231-4HF32-0XB0 با پوشش رزین محافظتی Conformal Coating برای محیط‌های صنعتی نامساعد)

۲. شرح

ماژول 6AG1231-4HF32-4XB0 از خانواده تجهیزات تقویت‌شده و حفاظت‌شده SIPLUS extreme برای پی‌ال‌سی‌های SIMATIC S7-1200 است. این ماژول توسعه آنالوگ (SM 1231) دارای ۸ ورودی آنالوگ مستقل با رزولوشن ۱۲ بیت + بیت علامت (۱۳ بیت مؤثر) است.

این کارت می‌تواند رنج‌های مختلف سیگنال‌های استاندارد ابزاردقیق شامل:

ولتاژی: $V\pm10\,\text{V}$ ، $V\pm5\,\text{V}$ ، $V\pm2.5\,\text{V}$
جریانی: $mA0\dots20\,\text{mA}$ و $mA4\dots20\,\text{mA}$

را اندازه‌گیری و پردازش کند. پوشش محافظتی Conformal Coating، برد الکترونیکی را در برابر رطوبت ۱۰۰٪، میعان، گازهای خورنده شیمیایی، شبنم و آلاینده‌های معلق صنعتی ایزوله کرده و کارکرد پیوسته و بدون خطای آن را در بازه دمایی $−20∘C-20^\circ\text{C}$ تا $+60∘C+60^\circ\text{C}$ تضمین می‌نماید.

۳. کاربردهای صنعتی

صنایع نفت، گاز، پتروشیمی و پالایشگاه‌ها (قرائت سنسورهای فشار، دما، فلو و سطح در محیط‌های شیمیایی خورنده)
تصفیه‌خانه‌های آب و پساب صنعتی، مخازن هوادهی و پمپاژ با رطوبت اشباع و گازهای اسیدی/کلردار
صنایع فلزی، فولاد، ذوب‌آهن، ریخته‌گری و معادن با گرد و غبار فلزی و ساینده
تابلوهای ابزاردقیق و تله‌متری نصب‌شده در شرایط جوی آزاد (Outdoor) و فضاهای باز بدون سیستم خنک‌کننده اختصاصی
کنترل دقیق لوپ‌های PID در فرآیندهای شیمیایی، خطوط داروسازی و ماشین‌آلات صنعتی نیازمند داده‌های آنالوگ چندکاناله

۴. جدول مشخصات فنی

مشخصه فنی	مقدار / توضیحات
سازنده	زیمنس آلمان (Siemens)
خانواده محصول	SIPLUS S7-1200 (Signal Module SM 1231 Analog Input)
کد سفارش کامل (MLFB)	`6AG1231-4HF32-4XB0`
مدل پایه صنعتی	بر پایه کد `6ES7231-4HF32-0XB0`
تعداد ورودی‌های آنالوگ (AI)	۸ کانال دیفرانسیل / تک‌پایانه (8 Analog Inputs)
محدوده‌های ولتاژ ورودی	$V\pm10\,\text{V}$ / $V\pm5\,\text{V}$ / $V\pm2.5\,\text{V}$
محدوده‌های جریان ورودی	$mA0\dots20\,\text{mA}$ / $mA4\dots20\,\text{mA}$
رزولوشن سیگنال	۱۲ بیت + بیت علامت (12 bit + sign = 13 bit)
تغذیه ماژول	24 V DC (تغذیه از طریق باس پشتیبان CPU و تغذیه ورودی ماژول)
مقاومت ورودی (امپدانس)	ورودی ولتاژی: $MΩ\ge 9\,\text{M}\Omega$ / ورودی جریانی: $Ω250\,\Omega$
زمان تبدیل (Conversion Time)	۶۲۵ میکروثانیه به ازای هر کانال + زمان فیلتر مدولاسیون
پوشش محافظتی برد (Coating)	دارای Conformal Coating مطابق استانداردهای EN 61086 و IEC 60721 (مقاوم در برابر میعان و گازهای خورنده)
دمای کاری مجاز	$−20∘C-20^\circ\text{C}$ تا $+60∘C+60^\circ\text{C}$
اتصال به CPU	از طریق کانکتور توسعه در سمت راست پردازنده اصلی S7-1200
ابعاد فیزیکی (W × H × D)	۴۵ × ۱۰۰ × ۷۵ میلی‌متر
وزن تقریبی	حدود ۱۸۰ گرم
