6ES7331-7TF01-0AB0

توضیح ماژول Siemens 6ES7331-7TF01-0AB0

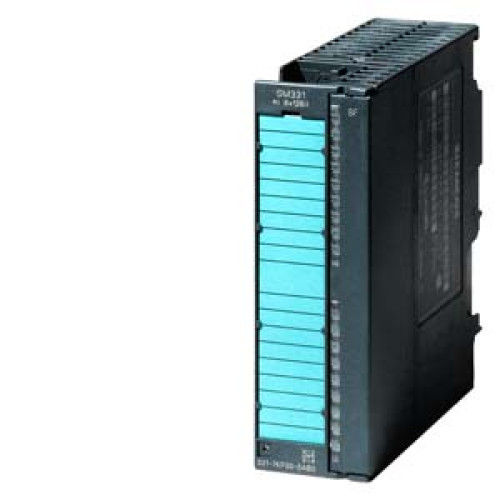

6ES7331-7TF01-0AB0 یک ماژول ورودی آنالوگ HART از خانواده SIMATIC S7-300 شرکت Siemens است که با نام SM 331 شناخته می‌شود و در سیستم‌های اتوماسیون صنعتی و کنترل فرآیند کاربرد دارد.

این ماژول وظیفه دارد تا سیگنال‌های آنالوگ 0/4-20 mA را از سنسورها و ترانسمیترهای صنعتی دریافت کند و آن‌ها را به کنترل‌گر PLC منتقل نماید. همچنین این مدل از پروتکل HART پشتیبانی می‌کند که به دستگاه اجازه می‌دهد علاوه‌بر مقدار اندازه‌گیری، اطلاعات تشخیصی و پارامترهای اضافی را نیز منتقل کند.

ویژگی‌های اصلی ماژول 6ES7331-7TF01-0AB0

• نوع ماژول: ورودی آنالوگ HART – Analog Input with HART

• نام در خانواده: SM 331

• سری: SIMATIC S7-300

• تعداد ورودی‌ها: ۸ کانال آنالوگ برای 0/4-20 mA

• پشتیبانی از HART: بله — امکان دریافت اطلاعات فرآیندی و تشخیصی از ترانسمیترهای HART

• ولتاژ تغذیه: 24 V DC با محافظت در برابر پلاریته معکوس

• پروفایل کاربرد: طراحی شده برای سیستم‌های ET 200M با رابط IM153-2

• رزولوشن اندازه‌گیری: بالای 16 بیت

• حافظه تشخیصی: با بافر داخلی و زمان‌گذاری تاریخ/ساعت برای داده‌های تشخیصی

• قابلیت به‌روزرسانی Firmware

• ایزولاسیون گالوانیکی مطمئن برای حفاظت از سیگنال‌ها در محیط‌های صنعتی

• کاربردهای اصلی

ماژول 6ES7331-7TF01-0AB0 در پروژه‌های صنعتی و سیستم‌های کنترل فرآیندها استفاده می‌شود، جایی که نیاز به:

• اندازه‌گیری دقیق جریان آنالوگ (0/4-20 mA)

• ارتباط HART برای خواندن پارامترهای هوشمند سنسورها

• نظارت و تشخیص وضعیت تجهیزات
  وجود دارد.

این ماژول معمولاً در سیستم‌های توزیع I/O ET200M در کنار رابط‌های IM153-2 نصب می‌شود و داده‌ها را از سنسورها به سیستم‌های کنترل مرکزی منتقل می‌کند.

مزایای استفاده

 امکان کار با سنسورهای HART و دریافت اطلاعات فرآیندی بیشتر
 دقیق و پایدار در اندازه‌گیری‌های آنالوگ
 مناسب برای اتوماسیون فرآیندی و سیستم‌های کنترل توزیع‌شده
 پشتیبانی از ویژگی‌های تشخیصی و Firmware Update
 سازگار با سخت‌افزار S7-300 و ET200M شرکت زیمنس
