6ES7972-0BB12-0XA0

معرفی محصول زیمنس 6ES7972‑0BB12‑0XA0

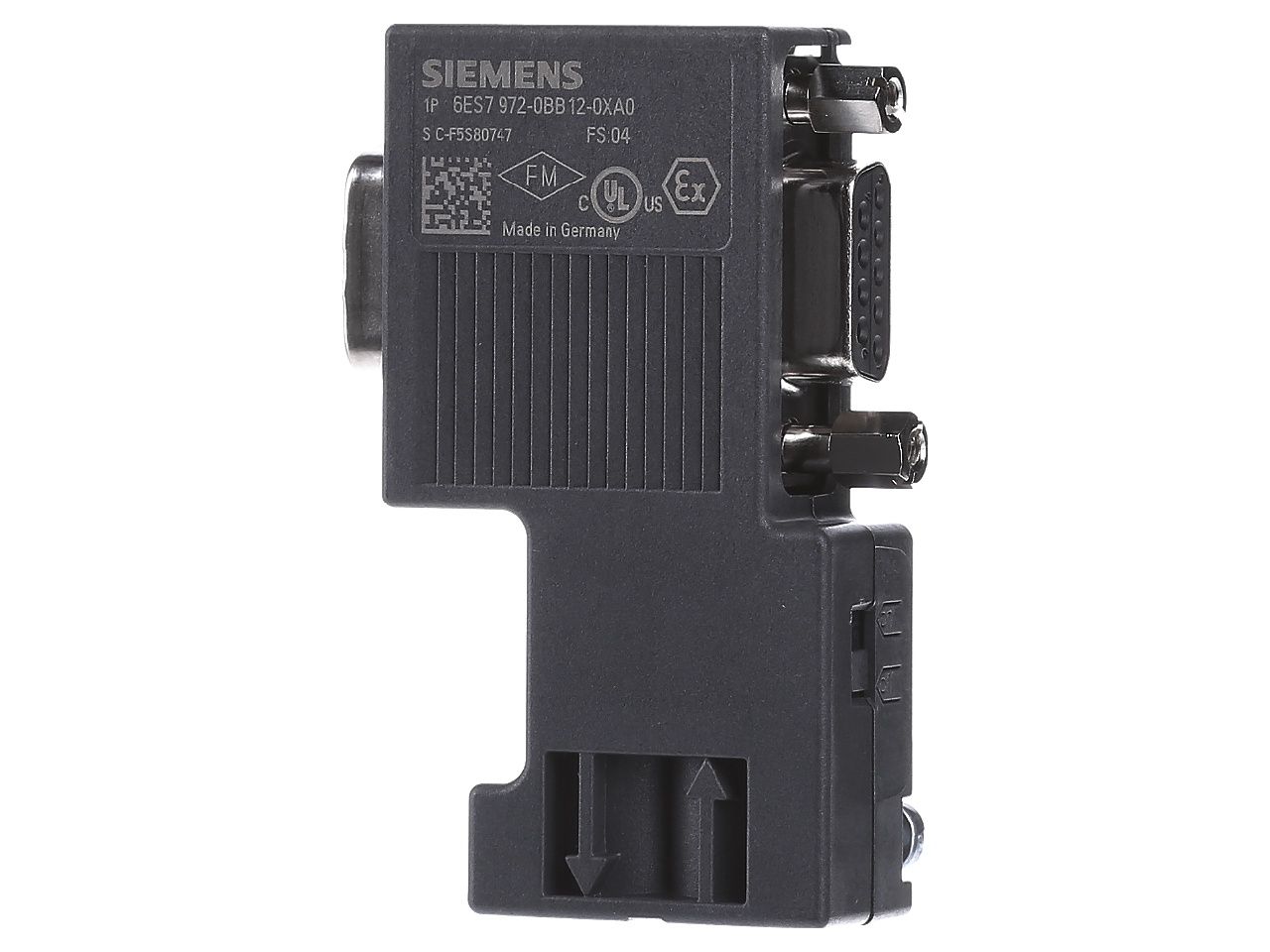

۶ES۷۹۷۲‑۰BB۱۲‑۰XA0 یک کانکتور باس PROFIBUS از سری SIMATIC DP شرکت Siemens است که برای اتصال ایمن و قابل اعتماد ایستگاه‌های شبکه PROFIBUS به کابل BUS طراحی شده است. این کانکتور نقش مهمی در برقراری ارتباط بین PLC، HMI، I/O و سایر تجهیزاتی دارد که در شبکه‌های اتوماسیون صنعتی از پروتکل PROFIBUS استفاده می‌کنند.

 مشخصات فنی اصلی

• نوع محصول: کانکتور PROFIBUS برای شبکه‌های صنعتی

• کد محصول: 6ES7972‑0BB12‑0XA0

• برند: Siemens (ساخت آلمان)

• پروتکل پشتیبانی‌شده: PROFIBUS DP تا سرعت ۱۲ Mbit/s

• رابط‌ها:

  • دو اتصال برق (Screw) برای کابل‌های PROFIBUS

  • یک پورت ۹ پین SUB‑D برای اتصال به تجهیزات یا PG (دستگاه برنامه‌ریز)

• مقاومت انتهایی (Terminating Resistor): داخلی و قابل فعال/غیرفعال با کلید لغزشی

• زاویه خروجی کابل: ۹۰ درجه — مناسب برای نصب در فضاهای کم‌جا

• ابعاد (WxHxD): حدود ۱۵.۸ × ۶۴ × ۳۵.۶ mm

• وزن: حدود ۰.۰۶ kg

• جنس بدنه: پلاستیک مقاوم

• کلاس حفاظتی: IP20 مناسب محیط‌های صنعتی عمومی

• محدوده دمای کاری: حدود ‑۲۵ °C تا +۶۰ °C

• استانداردها: RoHS و برخی گواهی‌های بین‌المللی پذیرفته‌شده


 کاربردهای صنعتی

کانکتور 6ES7972‑0BB12‑0XA0 در شبکه‌های PROFIBUS برای موارد زیر کاربرد دارد:

✔ اتصال ایستگاه‌های PROFIBUS به کابل باس در سیستم‌های اتوماسیون
✔ فراهم کردن پورت PG برای اتصال دستگاه‌های برنامه‌ریزی و عیب‌یابی
✔ نصب در تابلوهای کنترل، سیستم‌های PLC، HMI و I/O های توزیع‌شده
✔ استفاده در خطوط تولید، ماشین‌آلات صنعتی، کارخانه‌ها و سیستم‌های توزیع انرژی
✔ مناسب برای نصب در فضاهای محدود به دلیل خروجی کابل ۹۰ درجه

 مزایا و نکات کلیدی

نصب و کابل‌کشی ساده و استاندارد به کمک طراحی ۹۰ درجه
عملکرد پایدار ارتباطی با پشتیبانی از سرعت‌های متداول PROFIBUS تا ۱۲ Mbit/s
ترمینیتور داخلی با قابلیت جداشدن برای افزایش کیفیت سیگنال در شبکه
وجود پورت PG برای اتصال آسان دستگاه‌های برنامه‌ریز و عیب‌یاب
 طراحی صنعتی و مقاوم سازگار با استانداردهای حرفه‌ای اتوماسیون
