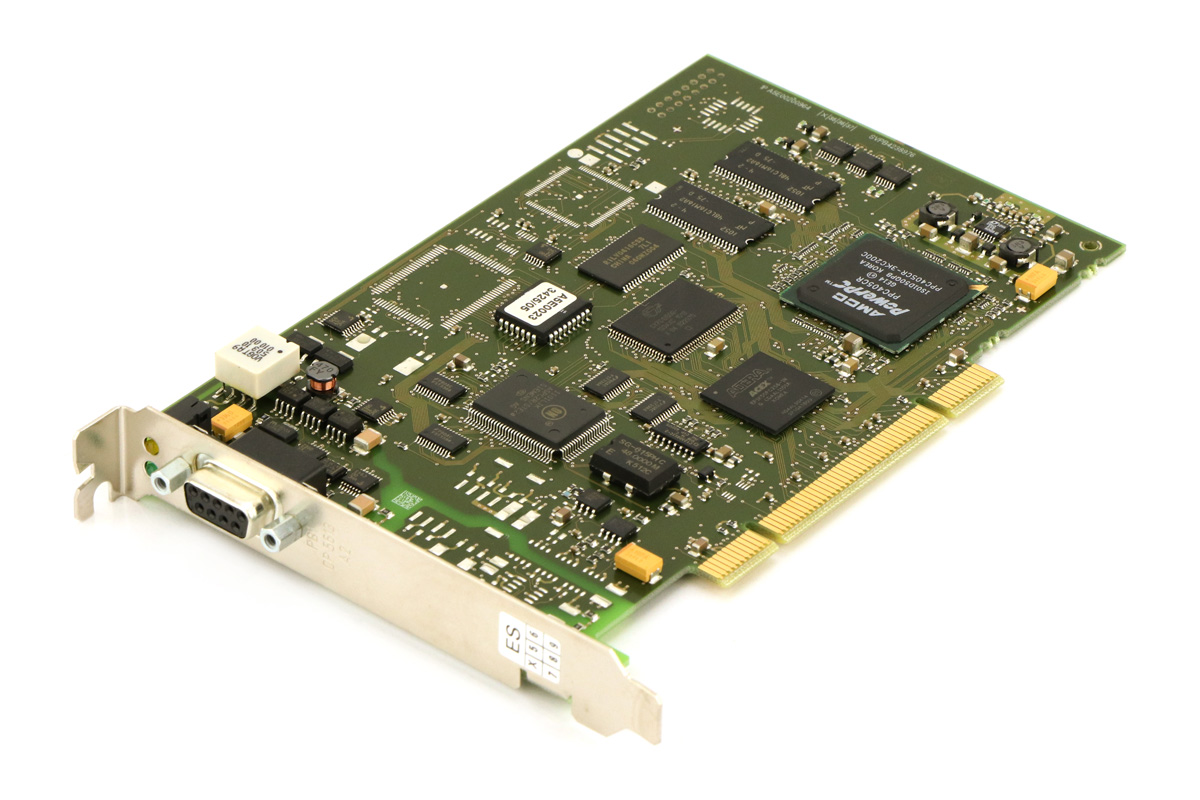

6GK1561-3AA01 – CP5613A2

کد ۶GK1561-3AA01 یک کارت ارتباطی PCI پیشرفته و اورجینال ساخت شرکت زیمنس (Siemens) آلمان است که با نام CP 5613 A2 شناخته می‌شود. این کارت به عنوان «Communications Processor» یا «پردازنده ارتباطی» عمل می‌کند و برای اتصال کامپیوترهای شخصی (PC) یا دستگاه‌های برنامه‌ریزی SIMATIC PG به شبکه PROFIBUS طراحی شده است. PROFIBUS یک پروتکل صنعتی استاندارد برای اتوماسیون صنعتی است که در کارخانه‌ها، خطوط تولید، PLCها، سنسورها و اکچویتورها استفاده می‌شود.

مشخصات کامل و دقیق این کارت (از راست به چپ):

• برند: Siemens آلمان (سری SIMATIC NET)
• مدل: CP 5613 A2 (نسخه A2 – قدیمی اما بسیار قابل اعتماد)
• نوع کارت: PCI 32 بیتی، Universal Keyed (سازگار با اسلات‌های 5V/3.3V)
• سرعت باس: 33/66 مگاهرتز (با پردازنده داخلی مستقل برای کاهش بار CPU)
• سرعت ارتباط: تا 12 مگابیت بر ثانیه (12 Mbps) روی PROFIBUS DP
• پروتکل‌های پشتیبانی‌شده: PROFIBUS DP (Master/Slave)، PG/OP (برای برنامه‌ریزی و اپراتور پنل)، S7 (ارتباط با PLCهای زیمنس)، FDL (پروتکل لایه داده باز برای برنامه‌نویسی سفارشی)
• حالت‌های عملیاتی: Multi-Protocol Mode (پشتیبانی همزمان از چند پروتکل)، Parallel Operation (کار موازی بدون تداخل)
• نرم‌افزار همراه: شامل DP-Base (ابزار کانفیگوریشن برای Master)، Runtime Software (کلاس A)، PG و FDL Protocol – لایسنس تک‌کاربره برای یک نصب
• مستندات: نرم‌افزار و دفترچه الکترونیکی (Manual) روی CD-ROM به دو زبان آلمانی و انگلیسی
• ولتاژ تغذیه: 5 ولت (فقط 5V – نه 3.3V مستقل)
• کانکتورها: کانکتور DB9 برای PROFIBUS (RS-485)، کانکتور PCI استاندارد
• ویژگی‌های تشخیصی: Diagnostics گسترده، Event و Filter Mechanisms (برای فیلتر کردن رویدادها و کاهش بار CPU)، LEDهای وضعیت برای لینک، قدرت و خطا
• سیستم‌عامل‌های پشتیبانی‌شده: Windows XP و بالاتر (اما زیمنس مدل‌های جدیدتر مثل 6GK1561-3AA02 را برای ویندوزهای مدرن‌تر توصیه می‌کند)
• ابعاد تقریبی: استاندارد PCI (حدود 150×100 میلی‌متر)
• وزن: حدود 150 گرم
• درجه حفاظت: مناسب برای محیط صنعتی (IP20)
• گواهینامه‌ها: CE، UL و استانداردهای صنعتی زیمنس

این کارت عمدتاً در سیستم‌های اتوماسیون صنعتی قدیمی‌تر زیمنس استفاده می‌شود، مثل اتصال PC به PLCهای S7-300/400، HMIها، سنسورهای فیلدباس و شبکه‌های DP برای مانیتورینگ و کنترل فرآیندها. اگر خراب شود، علائم رایج شامل عدم شناسایی کارت در Device Manager ویندوز، خطاهای ارتباط PROFIBUS (مثل No Response یا Bus Fault) و LEDهای چشمک‌زن قرمز است.
