6sl3040-1ma01-0aa0

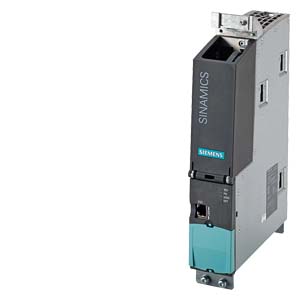

توضیح 6SL3040‑1MA01‑0AA0

• این قطعه از خانواده SINAMICS S120 شرکت Siemens است و وظیفه‌اش «کنترل واحد مرکزی (Control Unit)» در سیستم‌های محرک (drive/motion control) است — نه یک موتور یا مبدّل نیرو؛ بلکه بخشی از سیستم کنترل موتور است.

• نام دقیق آن: SINAMICS CONTROL UNIT CU320‑2 PN است.

• “PN” در نام آن به پشتیبانی از پروتکل شبکه صنعتی PROFINET (همچنین ممکن است به تنظیمات ارتباطی اشاره داشته باشد).

 مشخصات فنی و قابلیت‌ها

برخی از مهم‌ترین مشخصات فنی آن به شرح زیر است:

• تغذیه: 24 V DC

• ورودی/خروجی دیجیتال: ۱۲ ورودی دیجیتال (floating digital inputs) + ۸ ورودی/خروجی دیجیتال دوطرفه (bidirectional digital I/O) برای ورودی/خروجی منطقی (digital input/output)

• اینترفیس‌ها / ارتباطات: پشتیبانی از Ethernet / PROFINET، Drive‑CLiQ و در برخی تنظیمات “RS232” (یا دیگر ماژول‌های ارتباطی) برای اتصال به سایر ماژول‌های سیستم موتور/drive یا شبکه اتوماسیون.

• ساختار ماژولار: این کنترل یونیت به‌عنوان “واحد کنترل مرکزی” در یک سیستم چند محوره (multi‑axis) عمل می‌کند — یعنی می‌تواند چند خروجی موتور/درایو را کنترل یا هماهنگ کند.

• استاندارد حفاظتی / محیط کاری: درجه حفاظت IP20، مناسب برای نصب داخل تابلو کنترل یا کابینت کنترل صنعتی (یعنی محیط بسته، خشک و استاندارد برای تجهیزات الکترونیکی).

• ابعاد و وزن تقریبی: تقریباً ‎50 × 300 × 226 میلی‌متر و وزن حدود 2.2–2.3 کیلوگرم.

 کاربردها و استفاده مناسب

چند مورد که این کنترل یونیت تقریباً مناسب آن‌هاست:

• سیستم‌های صنعتی با چند محور (multi‑axis): اگر یک خط تولید، دستگاه ماشینی یا رباتی دارید که چند موتور با هم باید هماهنگ شوند — می‌توان 6SL3040 را به‌عنوان “مغز کنترل” انتخاب کرد.

• ماشین‌آلات صنعتی، خطوط تولید، میزهای کاری CNC، اتوماسیون صنعتی، ربات، تسمه نقاله، بسته‌بندی، چاپ، عملیات با دقت بالا ــ جایی که کنترل دقیق سرعت، موقعیت، گشتاور یا هماهنگی بین محورها مهم باشد.

• پروژه‌هایی که نیاز به ارتباط با شبکه پروتکل صنعتی دارند (مثلاً PROFINET + Drive-CLiQ) — یعنی ادغام با PLC، SCADA یا سیستم‌های اتوماسیون مرکزی.

 مزایا و نقاط قوت

مزایا نسبت به راهکارهای ساده‌تر یا قدیمی‌تر:

• امکان کنترل چند محور به‌صورت مرکزی — ساده‌تر کردن طراحی تابلو و کابل‌کشی

• ارتباط مدرن و منعطف (PROFINET / Drive‑CLiQ / Ethernet) برای ادغام با سیستم اتوماسیون کارخانه

• انعطاف در پیکربندی — می‌توان به آن ماژول‌های مختلف افزود یا تنظیمات متناسب با موتور و کاربرد انجام داد

• مناسب برای محیط‌های صنعتی با نیاز به دقت، هماهنگی و کنترل پیشرفته
