6SL3040-1MA01-0AA0 به زبان ساده:

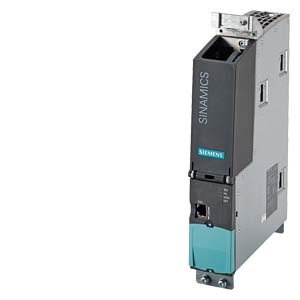

این کد مربوط به یک “واحد کنترل” (Control Unit) از نوع CU320-2 DP هست. این واحد کنترل، مغز متفکر کل سیستم درایو SINAMICS S120 شماست. یادتونه که درایوهای قبلی (مثل 6SL3130-1TE22-0AA3) وظیفه‌شون تامین برق و کنترل فیزیکی موتور بود؟ خب، این CU320-2 DP به اون‌ها می‌گه که چیکار کنن و چطوری موتور رو کنترل کنن.

بیا تا کد رو بشکافیم و ببینیم هر بخشش چی می‌گه:

• 6SL3: مثل همیشه، نشون‌دهنده اینه که محصول از خانواده SINAMICS زیمنسه.
• 040: این بخش به “واحد کنترل” (Control Unit) بودن قطعه اشاره می‌کنه.
• 1MA01: این قسمت اطلاعات مربوط به نوع خاص واحد کنترل و پروتکل ارتباطیش رو مشخص می‌کنه:
• 1M: به معنی “ماژول کنترل” (Control Unit Module) هست.
• A01: این بخش به مدل خاص CU320-2 و ویژگی‌های ارتباطی اون اشاره داره. در اینجا، “2 DP” در نام محصول به این معنیه که این واحد کنترل قابلیت ارتباط از طریق پروتکل PROFIBUS DP رو داره. PROFIBUS DP یک پروتکل صنعتی رایج برای ارتباطات سریع و مطمئن بین دستگاه‌های اتوماسیون هست.
• 0AA0: این بخش هم معمولاً به جزئیات مربوط به ورژن سخت‌افزاری و سایر مشخصات فنی اشاره داره:
• 0: نشان‌دهنده ورژن اولیه یا استاندارد.
• AA: این بخش معمولاً به نوع خنک‌کننده (در اینجا، خنک‌کننده طبیعی) و سایر مشخصات محیطی اشاره داره.
• 0: این رقم نهایی هم می‌تونه به ورژن یا اصلاحات جزئی‌تر اشاره داشته باشه.

پس خلاصه کنم، 6SL3040-1MA01-0AA0 یک واحد کنترل CU320-2 DP از سیستم SINAMICS S120 زیمنسه که مغز اصلی سیستم درایو محسوب می‌شه و می‌تونه از طریق پروتکل PROFIBUS DP با سایر اجزای اتوماسیون صنعتی ارتباط برقرار کنه.

نقش این واحد کنترل چیه؟

• مدیریت کل سیستم درایو: این واحد کنترل، تمام ماژول‌های موتور (مثل 6SL3130-1TE22-0AA3) و سایر اجزای سیستم S120 رو هماهنگ و مدیریت می‌کنه.
• پردازش سیگنال‌ها: دستورات رو از PLC (کنترل‌کننده منطقی برنامه‌پذیر) دریافت می‌کنه و اون‌ها رو به سیگنال‌های کنترلی برای ماژول‌های موتور تبدیل می‌کنه.
• محاسبات پیشرفته: الگوریتم‌های پیچیده کنترلی رو برای دستیابی به دقت بالا در کنترل سرعت، موقعیت و گشتاور موتور اجرا می‌کنه.
• ارتباطات: از طریق پروتکل‌های صنعتی (مثل PROFIBUS DP در این مورد) با سیستم‌های اتوماسیون بالادستی و سایر دستگاه‌ها ارتباط برقرار می‌کنه.
• عیب‌یابی و نظارت: اطلاعات تشخیصی و وضعیت سیستم رو جمع‌آوری و ارائه می‌ده تا اپراتورها بتونن عملکرد رو نظارت و مشکلات رو عیب‌یابی کنن.

به عبارتی، در یک سیستم SINAMICS S120، ماژول‌های موتور مثل “عضلات” هستن که قدرت رو به موتور می‌رسونن، و این واحد کنترل CU320-2 DP هم مثل “مغز” هست که به اون عضلات می‌گه چطوری حرکت کنن! 🧠💪
