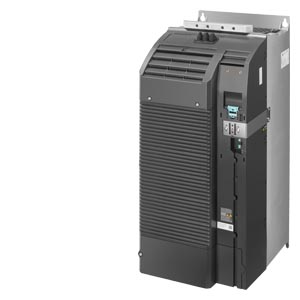

6SL3210-1PE32-5AL0

توضیح ماژول 6SL3210-1PE32-5AL0

ماژول 6SL3210-1PE32-5AL0 یکی از ماژول‌های قدرت (Power Module) شرکت زیمنس از خانواده SINAMICS G120 است. این ماژول بخش قدرت درایو را تشکیل می‌دهد و وظیفه اصلی آن تغذیه، کنترل و تبدیل انرژی الکتریکی برای راه‌اندازی موتورهای سه‌فاز صنعتی می‌باشد.

این مدل به‌طور مشخص از نوع PM240-2 بوده و برای کاربردهای صنعتی با توان بالا طراحی شده است. ماژول قدرت به‌تنهایی یک درایو کامل محسوب نمی‌شود و برای عملکرد صحیح باید در کنار واحد کنترل (Control Unit) مناسب سری G120 استفاده شود.

ورودی این ماژول سه‌فاز 380 تا 480 ولت AC است و امکان کنترل موتورهای القایی و سنکرون را فراهم می‌کند. طراحی آن به‌گونه‌ای است که در شرایط بار سنگین نیز عملکرد پایداری دارد و برای کارکرد مداوم در محیط‌های صنعتی مناسب است. این مدل دارای فیلتر EMC داخلی کلاس A می‌باشد که به کاهش نویزهای الکتریکی و تداخل‌های شبکه کمک می‌کند.

یکی از ویژگی‌های مهم این ماژول، برکینگ چاپر داخلی است که امکان اتصال مقاومت ترمز را فراهم می‌کند. این قابلیت در کاربردهایی که توقف سریع موتور یا بارهای اینرسی بالا وجود دارد بسیار مهم است، زیرا انرژی برگشتی موتور به‌صورت ایمن تخلیه می‌شود.

در حالت اضافه‌بار بالا (High Overload) این ماژول برای کاربردهایی با گشتاور بالا مانند نوار نقاله‌ها، میکسرها و ماشین‌آلات سنگین استفاده می‌شود و در حالت اضافه‌بار پایین (Low Overload) برای کاربردهای یکنواخت‌تر مانند پمپ‌ها و فن‌ها مناسب است.

درجه حفاظت این ماژول IP20 بوده و به همین دلیل باید داخل تابلو برق نصب شود. سیستم خنک‌کاری آن با فن اجباری انجام می‌شود و رعایت فاصله‌های استاندارد نصب برای تهویه مناسب ضروری است.

به‌طور کلی، 6SL3210-1PE32-5AL0 یک ماژول قدرت قدرتمند، قابل‌اعتماد و صنعتی است که در پروژه‌های اتوماسیون، خطوط تولید، سیستم‌های انتقال مواد، پمپ‌ها و فن‌های صنعتی مورد استفاده قرار می‌گیرد و در کنار واحد کنترل مناسب، یک سیستم درایو کامل و حرفه‌ای را تشکیل می‌دهد
