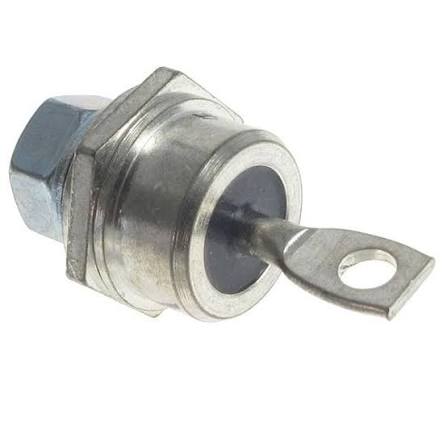

70PF80 – دیود یکسوساز قدرت Stud Mount، 800 ولت
نام محصول
70PF80 – دیود یکسوساز قدرت Stud Mount، 800 ولت
نکته شناسایی: کد دقیق 70PF80 در منابع رسمی سازنده بهصورت قطعی تأیید نشده است. این کد ممکن است با Vishay VS-80PF80 یا 70HF80 اشتباه شده باشد. مشخصات زیر بر اساس نزدیکترین تطبیقهای موجود ارائه شده و برای خرید یا درج نهایی در کاتالوگ باید با تصویر مارکینگ و دیتاشیت اصلی قطعه تأیید شود.
توضیحات کامل
70PF80 یک دیود قدرت برای یکسوسازی جریان متناوب و تبدیل آن به جریان مستقیم است. این قطعه در گروه دیودهای Standard Recovery با نصب پیچی یا Stud Mount قرار میگیرد و برای استفاده در مدارهای توان صنعتی، منابع تغذیه، شارژرها و پلهای دیودی طراحی شده است.
عدد 80 در انتهای کد معمولاً به ولتاژ معکوس نامی حدود 800 ولت اشاره دارد. بااینحال، بخش 70PF در کد موجود بهطور قطعی با یک شمارهقطعه رسمی معتبر تطبیق داده نشده است. برخی فهرستهای تجاری مقدار جریان را 95 آمپر اعلام کردهاند، درحالیکه نزدیکترین سری رسمی VS-80PF80 دارای جریان نامی 80 آمپر است.
این دیود از نوع بازیابی استاندارد است و برای یکسوسازی فرکانس شبکه، مانند 50 یا 60 هرتز، مناسبتر از مدارهای سوئیچینگ سریع است.
کاربردها
- پلهای یکسوساز تکفاز و سهفاز
- منابع تغذیه صنعتی پرقدرت
- شارژرهای باتری صنعتی
- رکتیفایرهای دستگاههای جوشکاری
- درایو و کنترل موتورهای DC
- تجهیزات UPS
- مبدلهای AC به DC
- سیستمهای تحریک موتور و ژنراتور
- تابلوهای برق و تجهیزات اتوماسیون صنعتی
- مدارهای تغذیه و باس DC ماشینآلات
جدول مشخصات فنی احتمالی
| مشخصه | مقدار / وضعیت |
|---|---|
| نام قطعه | 70PF80 |
| نوع قطعه | دیود یکسوساز قدرت |
| نوع بازیابی | Standard Recovery |
| کاربرد اصلی | یکسوسازی AC به DC |
| ولتاژ معکوس تکرارشونده، VRRMV_{RRM} | حدود 800 V |
| جریان متوسط مستقیم | نیازمند تأیید؛ نزدیکترین تطبیق رسمی: 80 A |
| مقدار جریان اعلامشده در برخی فروشگاهها | 95 A؛ فاقد تأیید قطعی از دیتاشیت رسمی |
| پکیج | Stud Mount، معمولاً DO-5 / DO-203AB |
| روش نصب | پایه پیچی روی هیتسینک |
| نوع قطبیت | از روی کد 70PF80 قابل تأیید نیست |
| سرعت بازیابی | استاندارد؛ مناسب مدارهای فرکانس شبکه |
| کاربرد فرکانس بالا | توصیه نمیشود، مگر پس از بررسی زمان بازیابی |
| هیتسینک | الزامی در جریانهای بالا |
| سازنده احتمالی | احتمالاً Vishay یا قطعه معادل بازار؛ نیازمند تأیید |
| جایگزین نزدیک | Vishay VS-80PF80 یا 70HF80، با تفاوت در جریان و احتمالاً ساختار |
مشخصات نزدیکترین قطعات قابل شناسایی
| کد قطعه | جریان نامی | ولتاژ نامی | توضیح |
|---|---|---|---|
| VS-80PF80 | 80 A | 800 V | نزدیکترین تطبیق رسمی با بخش PF |
| 70HF80 | 70 A | 800 V | قطعه مشابه از نظر ولتاژ و پکیج، اما کد متفاوت |
| 70PF80 | تأیید نشده | حدود 800 V | کد بازار یا کد ناقص/خوانششده نیازمند بررسی |
نکات نصب و ایمنی
- استفاده در جریانهای بالا بدون هیتسینک مناسب باعث افزایش دمای اتصال و خرابی قطعه میشود.
- پیش از نصب باید قطبیت پایه پیچی و ترمینال سیمی مشخص شود؛ از روی کد 70PF80 بهتنهایی نمیتوان قطبیت را تعیین کرد.
- سطح تماس بدنه با هیتسینک باید تمیز، صاف و دارای خمیر حرارتی مناسب باشد.
- گشتاور بستن پایه پیچی باید مطابق دیتاشیت سازنده باشد؛ بستن بیشازحد میتواند به بدنه یا اتصال داخلی آسیب بزند.
- برای مدارهای سوئیچینگ با فرکانس بالا، استفاده از دیود استاندارد ممکن است باعث تلفات زیاد شود؛ در این حالت دیود Fast یا Ultrafast مناسبتر است.
- قبل از جایگزینی با VS-80PF80 یا 70HF80، جریان، ولتاژ، قطبیت، ابعاد رزوه و مشخصات حرارتی باید بررسی شود.
