نام محصول

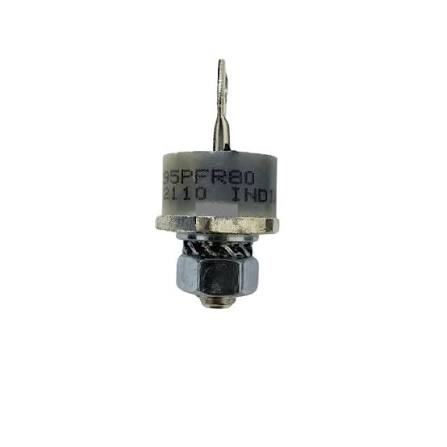

Vishay VS-95PFR80 – دیود یکسوساز قدرت 95 آمپر، 800 ولت، Stud Mount

کد 95PFR80 به سری دیودهای استاندارد Vishay مربوط است. در نام‌گذاری این قطعه:

95: جریان متوسط نامی 95 آمپر
PF: دیود قدرت با پکیج Stud Mount
R: قطبیت معکوس؛ آند به پایه پیچی متصل است
80: ولتاژ معکوس تکرارشونده 800 ولت

کد کامل تجاری قطعه معمولاً به‌صورت VS-95PFR80 نوشته می‌شود.

توضیحات کامل

VS-95PFR80 یک دیود یکسوساز قدرت از نوع Standard Recovery است که برای تبدیل جریان AC به DC در تجهیزات صنعتی طراحی شده است. این قطعه در پکیج فلزی پیچی DO-5 / DO-203AB قرار دارد و پایه رزوه‌دار آن مستقیماً روی هیت‌سینک یا باس حرارتی نصب می‌شود.

ویژگی اصلی نسخه R، قطبیت معکوس آن است:

پایه پیچی یا Stud = آند
ترمینال سیمی یا خروجی بالایی = کاتد

این نوع قطبیت برای ساخت پل‌های دیودی و مونتاژ چند دیود روی هیت‌سینک مشترک بسیار کاربردی است.

کاربردها

جدول مشخصات فنی

مشخصه	مقدار
سازنده	Vishay
شماره قطعه	VS-95PFR80
نوع قطعه	دیود یکسوساز قدرت
نوع بازیابی	Standard Recovery
پکیج	DO-5 / DO-203AB
نوع نصب	Stud Mount
جریان متوسط مستقیم، $I_F(AV)$	95 A
شرایط جریان نامی	$TC=140∘CT_C = 140^\circ C$
جریان مستقیم RMS، $I_F(RMS)$	149 A
ولتاژ معکوس تکرارشونده، $V_{RRM}$	800 V
ولتاژ معکوس غیرتکرارشونده، $V_{RSM}$	960 V
جریان هجومی در 50Hz، $I_{FSM}$	2000 A
جریان هجومی در 60Hz، $I_{FSM}$	2090 A
مقدار $I^2t$ در 50Hz	20,000 A²s
مقدار $I^2t$ در 60Hz	18,180 A²s
افت ولتاژ مستقیم، $V_{FM}$	حداکثر 1.40 V
شرایط اندازه‌گیری $V_{FM}$	$I_{pk}=267 A$ ، $TJ=25∘CT_J=25^\circ C$
مقاومت حرارتی اتصال به بدنه، $RθJCR_{\theta JC}$	0.27 K/W
مقاومت حرارتی بدنه به هیت‌سینک، $RθCSR_{\theta CS}$	حدود 0.25 K/W
دمای اتصال کاری، $T_J$	55- تا 180+ درجه سلسیوس
دمای انبارداری	55- تا 180+ درجه سلسیوس
نوع قطبیت	Reverse Polarity
اتصال پایه پیچی	آند به Stud
رزوه پایه	1/4″-28 UNF-2A
وزن تقریبی	15.8 گرم

تفاوت VS-95PF80 و VS-95PFR80

مدل	اتصال به پایه پیچی
VS-95PF80	کاتد روی پایه پیچی
VS-95PFR80	آند روی پایه پیچی

هر دو مدل از نظر اصلی دارای مشخصات 95 آمپر / 800 ولت هستند، اما قطبیت آن‌ها متفاوت است و در مدار جایگزین مستقیم یکدیگر نیستند.

نکات نصب

در مدل 95PFR80، پایه رزوه‌دار آند است؛ پیش از نصب حتماً قطبیت را با مولتی‌متر یا دیتاشیت کنترل کنید.
هیت‌سینک مناسب برای استفاده در جریان‌های بالا الزامی است.
سطح تماس پایه و هیت‌سینک باید کاملاً تمیز و صاف باشد.
استفاده از خمیر حرارتی مناسب، انتقال حرارت را بهبود می‌دهد.
مهره را طبق گشتاور پیشنهادی سازنده ببندید؛ سفت‌کردن بیش‌ازحد ممکن است به قطعه آسیب بزند.
این قطعه Standard Recovery است و برای یکسوسازی فرکانس شبکه مناسب‌تر از سوئیچینگ فرکانس بالا است.
برای مدارهای اینورتر و سوئیچینگ سریع، زمان بازیابی و تلفات دینامیکی باید جداگانه بررسی شود.
