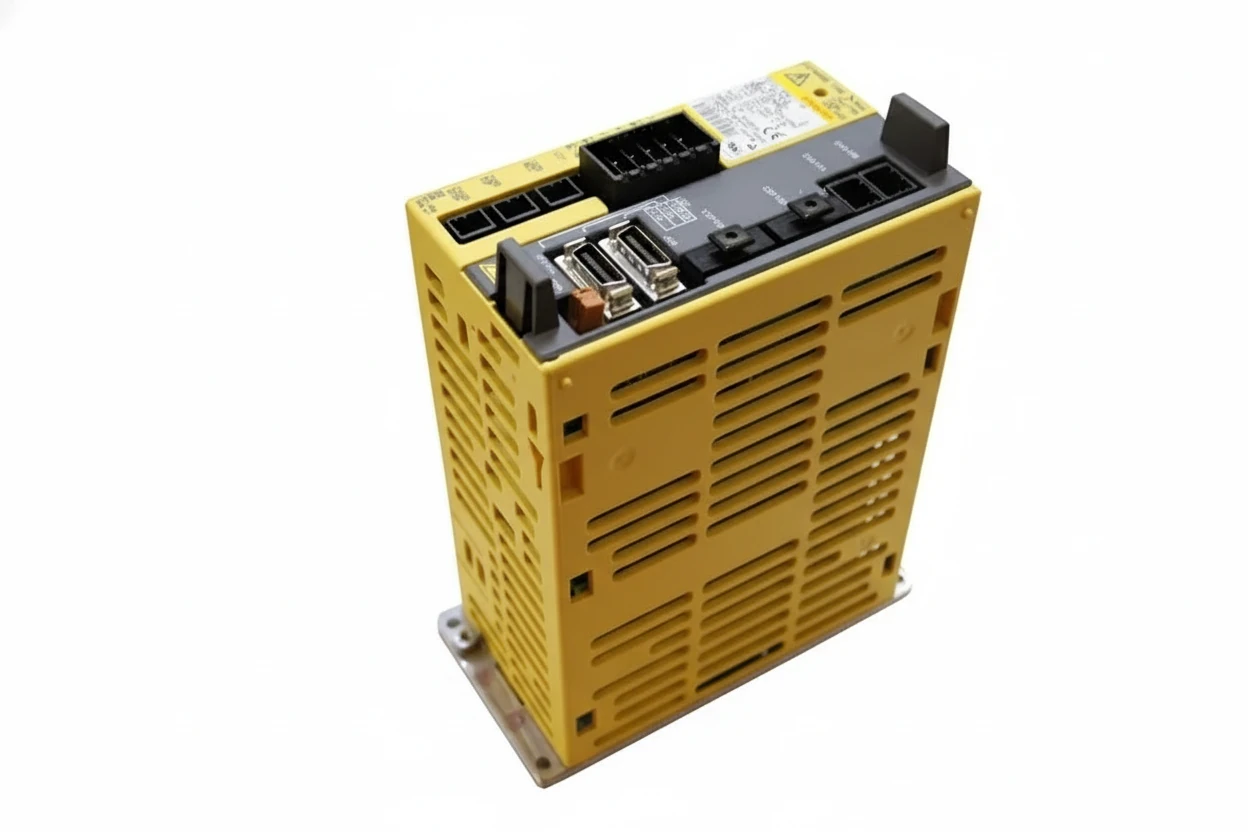

مدل FANUC A06B‑6160‑H002:
یکی از درایوهای اسپindle از خانوادهی αi Series (Alpha i Spindle Amplifier) ساخت Fanuc است و معمولاً در ماشینهای ابزار CNC سری FANUC 0i‑MF / 31i‑B / 32i‑B و همچنین سیستمهای SINUMERIK Retrofit برای کنترل موتورهای اسپیندل (spindle motor) تا توان حدود 3 kW بهکار میرود.
🟨 مشخصات فنی اصلی
| مشخصه | توضیحات فنی |
|---|---|
| کد فنی کامل | A06B‑6160‑H002 |
| نام تجاری | FANUC αi Spindle Amplifier |
| نوع ماژول | αi‑SP2 (مدل دو محور کوچک یا تک محور سبک) |
| ورودی تغذیه | 3 Φ AC 200–230 V ±10 % / 50–60 Hz |
| خروجی به موتور | DC لینک به موتور اسپیندل (زیربخش کنترل جریان سه فاز) |
| توان نامی موتور اسپیندل قابل پشتیبانی | تا 2.2 – 3.0 kW |
| جریان خروجی پیوسته | حدود 12 – 14 A (بسته به نوع موتور αi S)** |
| استاندارد ارتباطی | FSSB Optical Link (Fanuc Serial Servo Bus) |
| کانکتورها | CN1 – Power / CN2 – Encoder / CN3 – FSSB / CN4 – Signal |
| خنککاری | اجباری با هوای محیط، فن داخلی در مدلهای جدید |
| ابعاد تقریبی | W 90 mm × H 180 mm × D 250 mm |
| وزن خالص | حدود 4.8 kg |
| نصب مکانیکی | نصب عمودی روی صفحه فلزی با پیچهای M5 |
| دمای کاری مجاز | 0 °C تا 55 °C (رطوبت ≤ 90 %) |
⚙️ ویژگیهای کنترلی
- کنترل سرعت و جهت اسپیندل با رزولوشن بالا از طریق Optical FSSB Communication.
- قابلیت Rigid Tapping / Orientation با استفاده از انکدر موتور αi.
- مدار داخلی حفاظت در برابر Overcurrent، Overtemperature، و Undervoltage.
- طراحی ماژولار برای ارتقاء درایو به مدلهای بزرگتر مانند A06B‑6160‑H003 / H004 تا 5 kW.
🧩 سازگاریها
| سیستم CNC سازگار :
| FANUC 0i‑MF / 0i‑TD / 31i‑B / 32i‑B |
| موتورهای سازگار :
| سریهای FANUC αi SP، αi S2، αi S3 |
| کابل ارتباطی توصیهشده:
| FSSB Fiber Fanuc 7.5 m / 15 m نوع Duplex Plastic |
🧱 کاربرد در پروژههای Technoset
در پروژههای Retrofit SINUMERIK 828D / 840D sl که از موتورهای Fanuc αi و کارخانههای ژاپنی بهره میبرند، این واحد معمولاً برای کنترل محور Spindle تا 3 kW استفاده میشود.
در اتصال به سیستم Siemens، خروجی DC Bus آن بهوسیله یک Power Bridge Isolation Module تطبیق داده میشود تا هماهنگی با کنترلر CU310DP یا CU320-2PN برقرار گردد.
