A20B-2902-0480

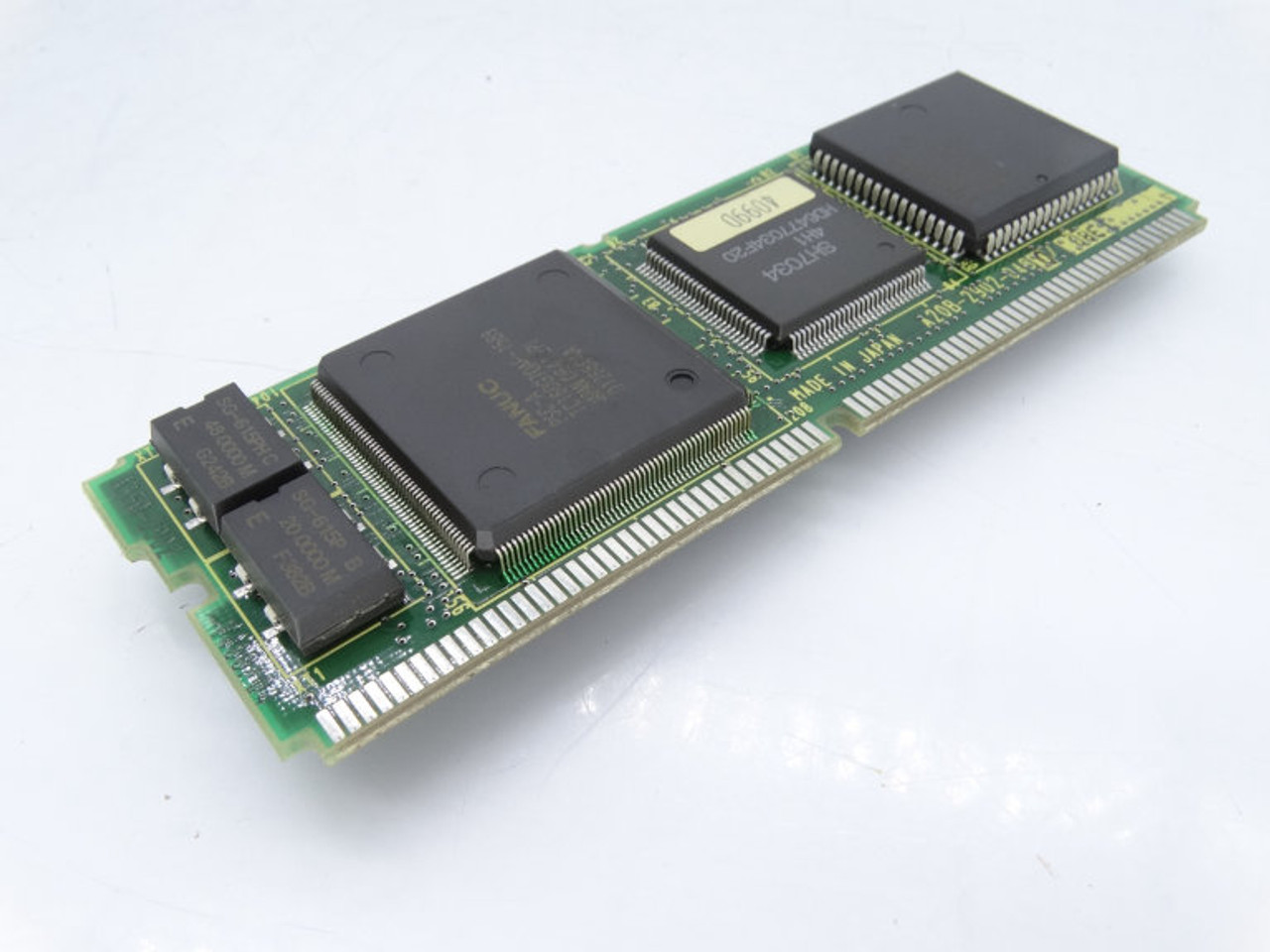

کد A20B-2902-0480 یک برد الکترونیکی (PCB) اصلی و اورجینال ساخت شرکت فانوک ژاپن است. این برد با نام کامل «PMC Control B Command Module» یا «PMC Ladder Engine» شناخته می‌شود وظیفه اصلی این ماژول، اجرای برنامه‌های Ladder (نردبان) داخل کنترلرهای CNC سری ۱۶C و ۱۸C (نسل C) فانوک است این برد مخصوص مدل‌های PMC-RB5 و PMC-RB6 می‌باشد که از رابط I/O Link استفاده می‌کنند معمولاً در اسلات خاصی از رک اصلی کنترل (Main CPU Rack) نصب می‌شود شماره سفارش (Ordering Number) دقیق آن A20B-2902-0480/02A یا /03A است (بسته به ریویژن) این قطعه وقتی خراب می‌شود، معمولاً خطاهایی مثل 901، 902، 903 یا 950 PMC System Alarm در مانیتور CNC نمایش داده می‌شود و ماشین دیگر قادر به اجرای برنامه‌های PMC (مانند کنترل رله‌های داخلی، ماکروهای سفارشی و ارتباط با I/O خارجی) نیست این برد قابل تعمیر حرفه‌ای نیز هست و در بازار جهانی به صورت نو، استوک سالم، تعمیرشده و حتی ریفربیشد موجود است ابعاد تقریبی برد حدود ۲۶۵×۱۰۰ میلی‌متر است و یک کانکتور بزرگ ۹۶ پین برای ارتباط با مادربورد و چند کانکتور کوچک‌تر دارد اگر قصد خرید یا تعویض دارید، حتماً ریویژن (/02A یا /03A) و مدل دقیق کنترل (16C یا 18C) را چک کنید تا ۱۰۰٪ سازگار باشد به زبان ساده: این قطعه مغز اجرایی برنامه‌های نردبانی (Ladder) در CNCهای قدیمی‌تر فانوک است و بدون آن بخش خیلی مهمی از منطق کنترل ماشین از کار می‌افتد.
