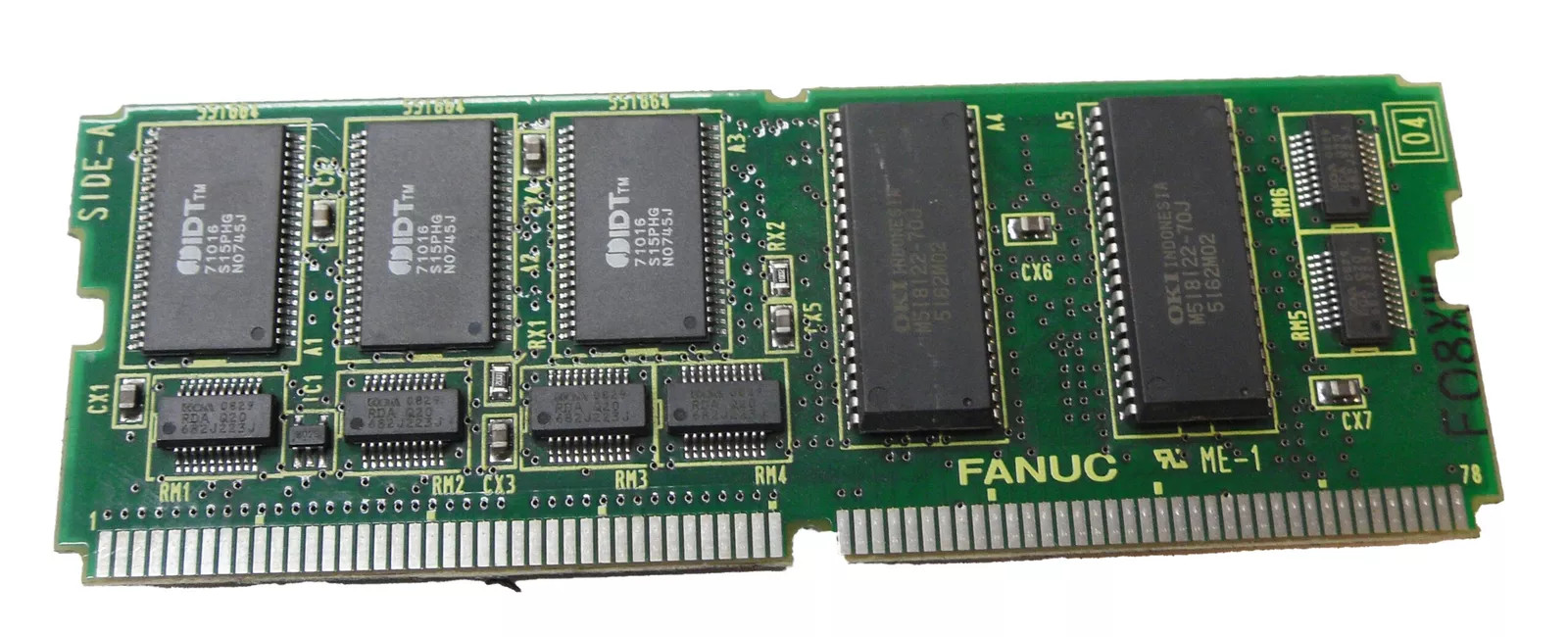

A20B-2902-0490

توضیح  ماژول کنترل HSSB CRT فانوک سری ۱۶/۱۸ مدل B و C – کد A20B-2902-0490

این برد یک ماژول کنترل daughter board (دختربرد) است که به صورت اختصاصی برای مدیریت ارتباط High-Speed Serial Bus (HSSB) و کنترل نمایشگر CRT (Cathode Ray Tube) و واحد MDI (Manual Data Input) در سیستم‌های CNC فانوک سری ۱۶ و ۱۸ مدل‌های B و C طراحی شده. برخلاف بردهای CPU مستقل مانند A20B-2902-0070، این برد معمولاً روی برد اصلی CPU یا بک‌پلین نصب می‌شود و نقش کلیدی در انتقال داده‌های پرسرعت به نمایشگر، پردازش سیگنال‌های گرافیکی و ارتباط سریال با کیبورد اپراتور را ایفا می‌کند. HSSB یک باس سریال سریع است که جایگزین باس‌های موازی قدیمی شده و امکان انتقال داده‌های ویدئویی و کنترل را با سرعت بالا (تا ۱۰ مگابیت بر ثانیه) فراهم می‌کند. این برد در ماشین‌های فانوک از اواخر دهه ۱۹۹۰ تا اوایل ۲۰۰۰ استفاده می‌شد و با CPUهای SH-2 یا SH-3 سازگار است.

وقتی برد را روبه‌روی خود می‌گذارید و از سمت راست به چپ نگاه می‌کنید (جهت‌گیری استاندارد برای بردهای فانوک):

۱. لبه راست‌ترین بخش:

کانکتور اصلی HSSB – کانکتور ۴۰ پین (معمولاً نوع DIN یا IDC) که به بک‌پلین CPU متصل می‌شود. این کانکتور تمام سیگنال‌های HSSB (داده‌های سریال پرسرعت، کلاک و کنترل) را از CPU اصلی دریافت و به سمت نمایشگر هدایت می‌کند. پین‌های کلیدی شامل TX/RX HSSB، GND و +5V هستند.

۲. کمی چپ‌تر از کانکتور HSSB:

کانکتور تغذیه – دو یا سه پین بزرگ برای ورودی +5V و +12V DC (از منبع تغذیه CNC). این بخش شامل رگولاتورهای ولتاژ (مانند LM317 یا معادل فانوک) برای تثبیت برق نمایشگر CRT است.

۳. بالای کانکتور تغذیه (ردیف بالایی سمت راست):

چیپ کنترلر HSSB اصلی – معمولاً یک ASIC سفارشی فانوک (مانند سری A20B FPGA) یا چیپ Renesas (نزدیک به SH-2) که مدیریت پروتکل HSSB، بافرینگ داده‌ها و همگام‌سازی ویدئو را بر عهده دارد.

۴. چپ‌تر از چیپ HSSB (بخش میانی-راست):

حافظه بافر ویدئو – چیپ‌های DRAM کوچک (معمولاً ۱ تا ۴ مگابایت) برای ذخیره موقت داده‌های گرافیکی CRT. بدون باتری بک‌آپ، زیرا داده‌ها موقتی هستند.

۵. بخش میانی برد (وسط):

کانکتور خروجی به CRT – کانکتور ۲۰ پین یا ۲۶ پین (نوع DB یا mini-DIN) برای کابل ویدئویی به نمایشگر CRT. این کانکتور سیگنال‌های RGB، همگام‌سازی افقی/عمودی و شدت را منتقل می‌کند. در کنار آن، جامپرهای تنظیم رزولوشن (مانند 640×480 یا 800×600) قرار دارد.

۶. پایین‌تر از کانکتور CRT (وسط-پایین):

کانکتور MDI/Keypad – کانکتور ۱۴ پین (PS/2-like یا اختصاصی) برای اتصال کیبورد اپراتور و پنل MDI. این بخش شامل چیپ دیکدر کیبورد (مانند MC68HC05) برای پردازش ورودی‌های کاربر است.

۷. چپ‌تر از MDI (بخش میانی-چپ):

چیپ‌های پردازش سیگنال ویدئو – شامل DAC (Digital-to-Analog Converter) برای تبدیل داده‌های دیجیتال به آنالوگ CRT و فیلترهای نویز. این چیپ‌ها (مانند ADV7120) سیگنال‌های تمیز برای نمایشگر تولید می‌کنند.

۸. لبه چپ‌ترین بخش:

کانکتور کمکی سریال – کانکتور ۹ پین (RS-232C کوچک) برای دیباگ یا اتصال خارجی (معمولاً خالی در استفاده استاندارد). در کنار آن، LEDهای وضعیت (قرمز/سبز) برای نشان دادن وضعیت HSSB (لینک فعال، خطای داده) و هدرهای تست پوینت (TP1 تا TP5) برای اندازه‌گیری با اسیلوسکوپ قرار دارد.

سایر اجزای مهم روی برد (بدون ترتیب خاص):

• چندین خازن و مقاومت SMD برای فیلترینگ نویز HSSB.
• نمایشگر ۷ سگمنت کوچک (در برخی نسخه‌ها) برای کدهای خطای ویدئو (مانند ۰۱ برای لینک OK).
• بدون اسلات حافظه خارجی یا باتری، زیرا وابسته به CPU اصلی است.

خلاصه عملکرد A20B-2902-0490 این ماژول HSSB CRT کنترل، ارتباط پرسرعت بین CPU و نمایشگر را مدیریت می‌کند و در سیستم‌های ۱۶i/۱۸i-B/C با CRTهای قدیمی (نه LCDهای جدید) ضروری است. تقریباً تمام ماشین‌های فانوک با کنترل ۱۶/۱۸B/C از سال ۱۹۹۵ تا ۲۰۰۵ از این برد یا نسخه‌های نزدیک (مانند 0490/02A) استفاده می‌کردند. سرعت باس HSSB آن اجازه نمایش گرافیکی روان (مانند شبیه‌سازی مسیر ابزار) را می‌دهد.

نکته مهم هنگام تعویض: حتماً پارامترهای نمایش (مانند No. ۲۰۰۰ series) را از سیستم قبلی بک‌آپ بگیرید، زیرا تغییر برد ممکن است رزولوشن یا تنظیمات MDI را ریست کند. اگر با LCD مدرن جایگزین می‌شود، نیاز به آداپتور HSSB-to-LCD دارید. در صورت خطای ۳۷۰ (CRT alarm)، ابتدا کابل‌ها و تغذیه را چک کنید.
