مبدل ولتاژ به فرکانس Analog Devices AD7740KRMZ

توضیحات

مدل AD7740KRMZ یک مبدل دقیق ولتاژ به فرکانس (Voltage-to-Frequency Converter یا VFC) از شرکت Analog Devices است. این قطعه با استفاده از فناوری تبدیل مبتنی بر Charge Balance، ولتاژ ورودی آنالوگ را به یک قطار پالس دیجیتال تبدیل می‌کند؛ به‌گونه‌ای که فرکانس خروجی متناسب با ولتاژ ورودی تغییر می‌کند.

AD7740 برای اندازه‌گیری و انتقال سیگنال‌های آنالوگ در محیط‌هایی که انتقال فرکانسی، ایزولاسیون یا شمارش پالس ساده‌تر از انتقال ولتاژ است، کاربرد دارد. برای تنظیم فرکانس کاری، به کلاک یا کریستال خارجی نیاز دارد و برخلاف برخی مبدل‌های V/F، برای تنظیم مقیاس خروجی به مقاومت و خازن خارجی وابسته نیست.

کاربردها

اندازه‌گیری ولتاژ و سیگنال‌های آنالوگ
تبدیل سیگنال آنالوگ به فرکانس برای PLC و میکروکنترلر
انتقال سیگنال در فواصل طولانی
سیستم‌های کنترل صنعتی و ابزار دقیق
مبدل‌های فرکانسی و شمارنده‌های دیجیتال
سیستم‌های اندازه‌گیری مبتنی بر شمارش پالس
تجهیزات قابل‌حمل و کم‌مصرف

جدول مشخصات فنی

مشخصه	مقدار / توضیحات
سازنده	Analog Devices
شماره قطعه	AD7740KRMZ
نوع قطعه	مبدل ولتاژ به فرکانس
نوع ورودی	ولتاژ آنالوگ تک‌ورودی / Single-Ended
تعداد کانال	1 کانال
روش تبدیل	CMOS Charge-Balance
محدوده تغذیه در حالت 3V	3.0 تا 3.6 ولت
محدوده تغذیه در حالت 5V	4.75 تا 5.25 ولت
جریان مصرفی تیپیک	حدود 0.9 میلی‌آمپر
فرکانس کلاک مرجع	تا حدود 1MHz، وابسته به طراحی مدار
محدوده فرکانس خروجی	از 0.1 تا 0.9 برابر فرکانس کلاک ورودی
رابطه تبدیل	$F_{OUT}=0.1f_{CLKIN}+0.8(V_{IN}/V_{REF})f_{CLKIN}$
نمونه محدوده خروجی با کلاک 1MHz	تقریباً 100kHz تا 900kHz
خطی بودن / دقت تبدیل	حدود ±0.012٪، تیپیک
ضریب دمایی فول‌اسکیل	حدود ±50ppm/°C
محدوده دمای کاری گرید K	0 تا 85+ درجه سلسیوس

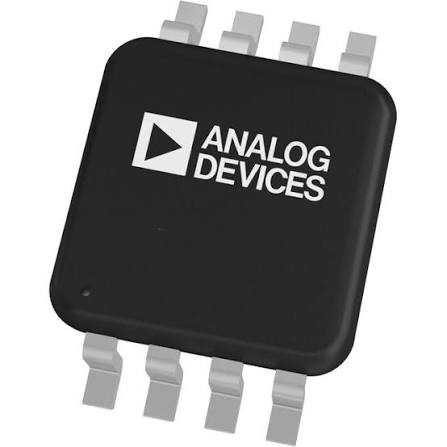

پکیج	8-Lead MSOP
کد پMD
وضعیت RoHS	نسخه دارای پسوند نوع نصب
وضعیت RoHS	نسخه دارای پسوند Z، سازگار با الزامات RoHS
