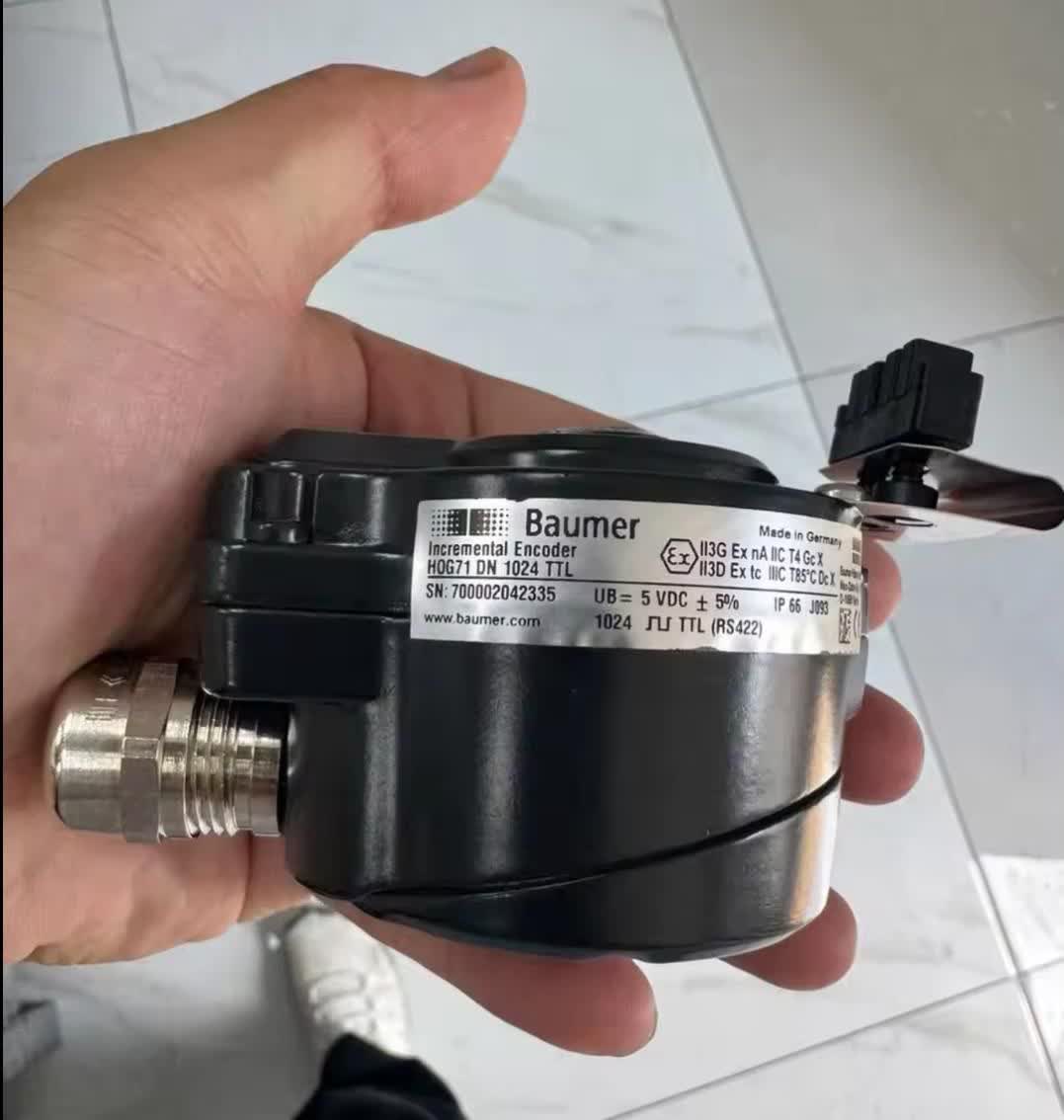

BAUMER HOG71 DN 1024 TTL

توضیح کامل

انکودرهای سری HOG 71 محصول برند پیشرو Baumer (بخش اختصاصی Hübner که به خاطر انکودرهای فوق‌سنگین خود شهرت دارد) طراحی بسیار مستحکمی دارند. بدنه آلومینیومی مستحکم و آب‌بندی با استاندارد حفاظتی بالا، این تجهیز را در برابر نفوذ گرد و غبار، رطوبت و اسیدهای محیطی مقاوم ساخته است.

کد DN نشان‌دهنده نوع سیگنال‌های خروجی استاندارد شامل کانال‌های A، B و کالیبراسیون صفر (Z یا همان Zero pulse) به همراه کانال‌های معکوس یا متمم آن‌ها (آرایش دیفرانسیلی) جهت حذف نویز محیطی است. همچنین تغذیه و سطح ولتاژ خروجی این مدل منطبق بر پروتکل TTL (امپدانس خط تفاضلی RS422) با بازه ولتاژ کاری مناسب است. طراحی شفت توخالی (Through Hollow Shaft) در این قطعه، نصب مستقیم و بدون واسطه (بدون نیاز به کوپلینگ‌های آسیب‌پذیر) را بر روی موتور فراهم می‌کند.

مزایا و کاربردها

مزایای اصلی

• طراحی HeavyDuty فوق‌العاده مقاوم: مقاومت بالا در برابر شوک، ارتعاشات مداوم و جریان‌های القایی شفت موتور.
• خروجی تفاضلی ضد نویز: استفاده از سیگنال‌های متمم در استاندارد TTL برای انتقال داده بدون اختلال در مسافت‌های طولانی.
• نصب مستقیم و فشرده: به دلیل طراحی شفت توخالی، فضای بسیار کمی را در انتهای موتور اشغال می‌کند.
• طول عمر بالا: استفاده از بلبرینگ‌های صنعتی با کیفیت بالا و دوام طولانی‌مدت بدون نیاز به نگهداری مداوم.

کاربردهای رایج

• موتورهای الکتریکی بزرگ (AC/DC) در خطوط نورد فولاد و ذوب فلزات
• تجهیزات بندری، جرثقیل‌های سنگین و تاورکرین‌ها
• صنایع کاغذسازی، ماشین‌آلات چاپ و بسته‌بندی بزرگ
• ژنراتورها و توربین‌های بادی


  جدول مشخصات فنی (Technical Specifications)

  مشخصه فنی	مقدار / وضعیت
  برند سازنده	بامر هیوبنر (Baumer Hübner)
  کشور سازنده	آلمان
  نوع انکودر	افزایشی (Incremental)
  سری محصول	HOG 71
  کد فنی کامل	HOG71 DN 1024 TTL
  رزولوشن (پالس در دور)	1024 ppr
  نوع شفت	شفت توخالی (Hollow Shaft – نیازمند اندازه گیری دقیق قطر شفت بر حسب میلی‌متر)
  سیگنال خروجی / منطق	TTL (RS422) با کانال‌های معکوس ($A,B,K0$ + متمم‌ها)
  ولتاژ تغذیه	5 VDC (یا 9 الی 30 VDC بسته به نوع فرعی TTL – نیازمند تطبیق با پلاک فنی)
  رابط اتصال	ترمینال باکس داخلی یا سوکت صنعتی (نیازمند تطبیق با قطعه موجود)
  درجه حفاظت بدنه (IP)	معمولاً IP66 (نیازمند تطبیق با کاتالوگ مدل مربوطه)
