۱. نام و مدل

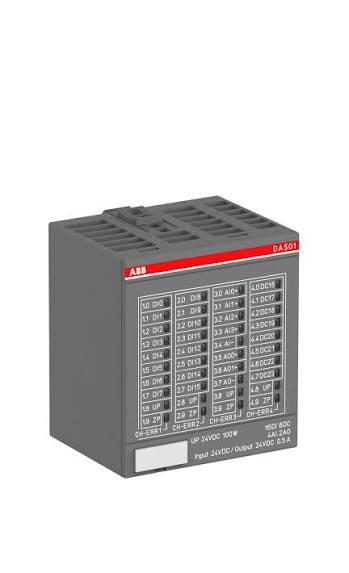

ماژول ورودی/خروجی ترکیبی دیجیتال و آنالوگ ABB (ABB AC500 / S500 Mixed I/O Module)
- کد فنی اصلی / پارت نامبر (Product ID):
DA501(کد سفارش ABB:1SAP250700R0001یا نسخه سخت‌گیرانه1SAP450700R0001سری XC)
۲. شرح
ماژول ABB DA501 یکی از جامع‌ترین و پرکاربردترین ماژول‌های توسعه ورودی/خروجی فشرده (High-Density Multifunction I/O) متعلق به سیستم‌های کنترل پی‌ال‌سی ABB AC500 و پلتفرم S500 I/O است. این ماژول ترکیبی قدرتمند از سیگنال‌های دیجیتال و آنالوگ را در یک بدنه فشرده ارائه می‌دهد:
- ۱۶ ورودی دیجیتال ۲۴ ولت DC
- ۸ کانال دیجیتال قابل‌پیکربندی (Configurable) به عنوان ورودی یا خروجی ترانزیستوری ۲۴ ولت (0.5A)
- ۴ ورودی آنالوگ یونیورسال با رزولوشن ۱۲ بیت (پشتیبانی از سیگنال‌های ولتاژی ±10V\pm10\text{V}±10V، جریانی 0/4…20mA0/4\dots20\text{mA}0/4…20mA و سنسورهای دمایی RTD مانند Pt100/Pt1000)
- ۲ خروجی آنالوگ ولتاژی/جریانی ۱۲ بیت
- پشتیبانی از ورودی‌های شمارنده سریع (Fast Counter تا 50kHz) جهت اتصال انکودر و سنسورهای فرکانسی
۳. کاربردهای صنعتی
- کنترل یکپارچه سلول‌های صنعتی کوچک و متوسط بدون نیاز به خرید ماژول‌های مجزای آنالوگ و دیجیتال
- ماشین‌آلات صنایع غذایی، دارویی و شیمیایی (کنترل همزمان شیرهای برقی، دما، فشار و مانیتورینگ سنسورها)
- ایستگاه‌های پمپاژ آب و فاضلاب، تصفیه‌خانه‌ها و سیستم‌های HVAC صنعتی
- ماشین‌آلات بسته‌بندی، برچسب‌زنی و خطوط مونتاژ مجهز به اینکودرهای سرعت
- ادغام در تابلوهای کنترل راه دور (Remote I/O) با پروتکل‌های Profinet، Profibus، Modbus TCP یا EtherCAT از طریق ماژول‌های شبکه سری CI500
۴. مشخصات فنی
| مشخصه | مقدار / ویژگی |
|---|---|
| سازنده | ای‌بی‌بی (ABB – آلمان / سوئیس) |
| خانواده محصول | پلتفرم AC500 / زیرشاخه ماژول‌های S500 I/O |
| کد سفارش کامل (Order Code) | DA501 (1SAP250700R0001) |
| ورودی‌های دیجیتال (DI) | ۱۶ کانال (24 V DC، تیپ ۱ طبق IEC 61131-2) |
| کانال‌های دیجیتال پیکربندی‌پذیر (DC) | ۸ کانال مستقل قابل تعریف به عنوان ورودی یا خروجی (24 V DC / حداکثر 0.5A ترانزیستوری) |
| ورودی‌های آنالوگ (AI) | ۴ کانال مولتی‌رنج (12-bit):<br>• ولتاژ: 0…10V0\dots10\text{V}0…10V, −10⋯+10V-10\dots+10\text{V}−10⋯+10V<br>• جریان: 0/4…20mA0/4\dots20\text{mA}0/4…20mA<br>• دما: Pt100, Pt1000, Ni1000 |
| خروجی‌های آنالوگ (AO) | ۲ کانال (12-bit): 0…10V0\dots10\text{V}0…10V یا 0/4…20mA0/4\dots20\text{mA}0/4…20mA |
| شمارنده سریع (Fast Counter) | تا ۲ کانال شمارشگر سریع مستقل (فرکانس ورودی تا 50 kHz) |
| ایزولاسیون الکتریکی | ایزولاسیون گالوانیک بین مدار منطقی داخلی و ترمینال‌های ورودی/خروجی |
| نشانگرهای وضعیت (LEDs) | ۳۱ نشانگر وضعیت (۱۶ برای DI، ۸ برای DC، ۴ برای AI، ۲ برای AO و LEDهای عیب‌یابی PWR/ERR) |
| تغذیه نامی مدار (Process Voltage) | ۲۴ ولت مستقیم (24 V DC) با محافظت معکوس پلاریته |
| نوع ترمینال پایه (Terminal Base) | قابل نصب روی پایه‌های ترمینال TU515 / TU516 / TU532 (پیچی یا فشاری ریل DIN) |
| دمای کاری مجاز | ۰ الی ۶۰ درجه سانتی‌گراد (در نسخه معمولی) |
