۱. نام و مدل دقیق

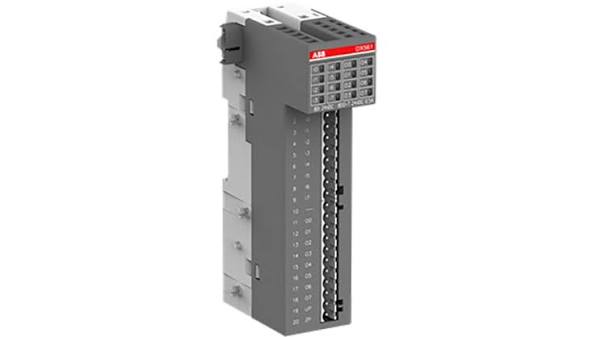

ماژول توسعه ورودی/خروجی دیجیتال ABB سری AC500-eCo
- مدل تجاری:
DX561 - کد سفارش کامل (Part Number):
1TNE 968 902 R2301(یا1TNE968902R2301)
۲. شرح
ماژول ABB DX561 یک ماژول توسعه دیجیتال ترکیبی کامپکت و اقتصادی از خانواده پی‌ال‌سی‌های AC500-eCo شرکت ABB است. این ماژول دارای ۸ ورودی دیجیتال ۲۴ ولت DC (Sink/Source) و ۸ خروجی دیجیتال ترانزیستوری ۲۴ ولت DC (0.5A) با ساختار خروجی ترانزیستوری ماسفت (Transistor High-Side) می‌باشد.
ماژول DX561 دارای ایزولاسیون گالوانیک بین گروه ورودی‌ها، گروه خروجی‌ها و باس داخلی است و به صورت ماژولار در سمت راست CPUهای سری AC500-eCo یا ماژول‌های رابط ارتباطی شبکه نصب و راه‌اندازی می‌شود.
۳. کاربردهای صنعتی
- ماشین‌آلات بسته‌بندی، تسمه‌نقاله‌ها و فیدرهای صنعتی
- خطوط مونتاژ، قطعه‌گذاری و سیستم‌های جابجایی سبک (Pick & Place)
- تابلوهای کنترل ماشین‌آلات صنایع غذایی و دارویی کوچک و متوسط
- سیستم‌های اتوماسیون ساختمان، تهویه مطبوع (HVAC) و بوستر پمپ‌ها
- کنترل ادوات قطع و وصل، رله‌های واسط، کنتاکتورها و دریافت وضعیت کلیدها و سنسورهای مجاورتی (Proximity)
۴. جدول مشخصات فنی
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| سازنده | ای‌بی‌بی (ABB) |
| سری / خانواده | AC500-eCo / S500-eCo I/O |
| کد سفارش (Part Number) | 1TNE 968 902 R2301 |
| تعداد ورودی دیجیتال (DI) | ۸ کانال (24 V DC) با ایزولاسیون نوری |
| نوع ورودی دیجیتال | Sink / Source (تیپ ۱ طبق استاندارد EN 61131-2) |
| تعداد خروجی دیجیتال (DO) | ۸ کانال ترانزیستوری ماسفت (Transistor 24 V DC) |
| جریان نامی هر خروجی | 0.5 آمپر در ولتاژ ۲۴ ولت DC |
| نوع سوئیچ خروجی | High-Side (تغذیه مثبت به بار متصل می‌شود) |
| حفاظت خروجی‌ها | محافظت در برابر اتصال کوتاه، اضافه‌بار و دمای بیش‌ازحد |
| ایزولاسیون الکتریکی | ایزولاسیون گالوانیک کامل (۲ گروه مجزا: ورودی‌ها و خروجی‌ها) |
| نشانگر وضعیت (LED) | ۱۶ نشانگر وضعیت کانال‌ها (۸ عدد DI و ۸ عدد DO) |
| ولتاژ تغذیه فرآیند (UP) | 24 ولت DC (محدوده مجاز 20.4 الی 28.8 ولت DC) |
| نوع ترمینال قابل اتصال | بلوک‌های ترمینالی پیچی یا فنری سری TA563 / TA564 / TA565 |
| نحوه نصب | ریل استاندارد DIN (DIN Rail 35 mm) یا نصب با پیچ |
| ابعاد فیزیکی (W × H × D) | ۳۴ × ۹۰ × ۶۲ میلی‌متر (بسیار باریک و فشرده) |
| وزن خالص | حدود ۱۲۰ گرم |
