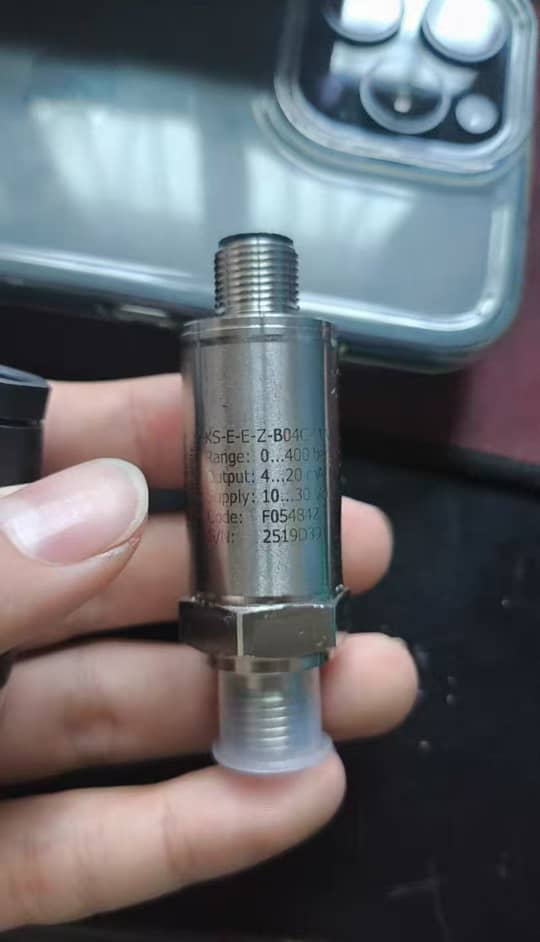

GEFRAN KS‑E‑E‑Z‑B04C‑M‑V‑530

GEFRAN KS‑E‑E‑Z‑B04C‑M‑V‑530

دسته‌بندی: تعداد بازدید: 189 بازدید
ویژگی های محصول:
    • تضمین بهترین قیمت بازار
    • پشتیبانی عالی ۲۴ ساعته، ۷ روز هفته
    • بازگشت وجه در صورت عدم رضایت
    • اصالت کالاها از برترین برندها
    • تحویل سریع در کمترین زمان ممکن

    پشتیبانی آنلاین و استعلام قیمت در واتساپ

    GEFRAN KS‑E‑E‑Z‑B04C‑M‑V‑530 :

    یک کد کامل و رسمی از سنسور فشار (Pressure / Melt Pressure Transducer) ساخت شرکت GEFRAN S.p.A (Italy) است.در این ساختار، هر بخش از کد مشخصات فنی حسگر را نشان می‌دهد. در زیر تفسیر دقیق و جایگزین Technoset آن آمده است:

    🧩 تفسیر کد کامل GEFRAN KS‑E‑E‑Z‑B04C‑M‑V‑530

    بخش کد معنی
    KS سری Industrial / Melt Pressure Transducer جهت تزریق پلاستیک (Extrusion / Injection)
    E عنصر حسگر: Extensimetric (Strain Gauge Wheatstone Bridge)
    E (دوم) کانکشن الکتریکی انتهایی نوع 6‑pin Bayonet Connectors (DIN 45326 Standard)
    Z کانفیگ خروجی: Voltage Output (0‑10 V DC)
    B04C طول Stem حدود 153 mm (استاندارد B)
    M Thread نوع 1/2‑20 UNF مخصوص Melt Barrel Adapters
    V خروجی Signal Type (Voltage) – آمپلیفایر داخلی Integrated Amplifier
    530 محدوده فشار اسمی: 530 Bar (≈ 7,685 psi)

    ⚙️ مشخصات فنی کلیدی GEFRAN KS‑E‑E‑Z‑B04C‑M‑V‑530

    مورد مقدار / توضیح
    Range: 0 – 530 Bar (7,685 psi)
    Output Signal: 0 – 10 V DC (3‑wire)
    Supply Voltage: ±15 V DC
    Operating Temp: 0 – 400 °C
    Process Connection: 1/2‑20 UNF
    Accuracy: ±0.25 % FSO
    Electrical Connection: 6‑Pin Bayonet (DIN 45326 compatible)
    Element Type: Full Bridge Strain Gauge on Stainless Steel Diaphragm

    🔄 جایگزین فنّی Technoset (Retrofit Equivalent)

    Model: TPS‑E530‑R5 / IP54

    Series: Technoset Pressure Sensor (E‑Class, R5 Edition)

    R&D Ref: TR‑No. TPS‑E530‑R5‑TR01 – 1404/08

    ویژگی جزئیات
    محدوده فشار 0 – 530 Bar (530 V Rated System)
    خروجی 0 – 10 V DC (3‑Wire Industrial)
    رزوه 1/2‑20 UNF Male
    دمای کاری 0 – 400 °C (Continuous)
    دقت ±0.25 % FSO Class A
    حفاظت IP54 / Isolation Class A / CE Conforming EN 61326
    اتصال الکتریکی 6‑Pin Bayonet Plug (Compatible with GEFRAN KS‑Series)
    بسته تست TR‑No. TPS‑E530‑R5‑TR01 – تأیید نیما سرگل / هادی فرخانی / مصطفی گله نویی

    📦 مورد استفاده در سیستم‌های *Injection / Extrusion Press, Die Cast, Servo Hydraulic Retrofit

    – قابل نصب مستقیم در مسیر Melt Zone و قابل جایگزینی ۱۰۰٪ با مدل GEFRAN KS‑Series.

    📘 پیشنهد مستند

    برای بایگانی رسمی و ارائه به مشتریان eshopcnc.com می‌توان سند A3 PDF Datasheet با مشخصات زیر ساخت:

    عنوان:

    🟩 Technoset TPS‑E530R5 (IP54) — Replacement for GEFRAN KS‑E‑E‑Z‑B04C‑M‑V‑530

    شامل:

    • نمودار فشاری و منحنی خروجی 0‑10 V
    • نقشه Pinout 6‑Pin DIN 45326
    • مقایسه فنی با GEFRAN KS‑E‑Series
    • داده‌های R&D (تست TR‑01 / 1404/08)
    • تایید تیم Technoset (R5 Edition)

    اگر به قصد مستندسازی قطعه درخواست گذاشته‌اید،
