۱. نام و مدل

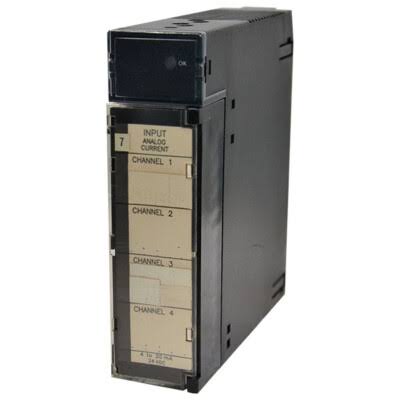

کارت ورودی آنالوگ جریان ۴ کانال جنرال الکتریک (GE Fanuc Series 90-30 4-Channel Analog Current Input Module)
- کد فنی / پارت نامبر:
IC693ALG221B(ویرایش B از خانواده IC693ALG221)
۲. شرح
ماژول ورودی آنالوگ جریان از کنترل‌کننده‌های GE Fanuc Series 90-30 مجهز به ۴ کانال ورودی مستقل جهت دریافت سیگنال‌های جریانی استانداردی نظیر 4 تا 20 میلی‌آمپر و 0 تا 20 میلی‌آمپر. این ماژول سیگنال‌های دریافتی از ترانسمیترهای صنعتی را با رزولوشن ۱۲ بیت به داده‌های دیجیتال تبدیل کرده و در ثبات‌های ورودی آنالوگ (%AI) با مقیاس ۰ تا ۳۲۰۰۰ واحد ذخیره می‌کند. انتخاب محدوده کاری با اتصال جامپر روی ترمینال انجام می‌شود و مدار ایزولاسیون اپتوکوپلری ۱۵۰۰ ولت، لاجیک سیستم را در برابر نویزهای خط مصون می‌دارد.
۳. کاربردهای صنعتی
- اتصال به ترانسمیترهای فشار، گیج‌های اختلاف فشار و ترانسمیترهای سطح مخازن (Level Transmitters)
- پایش و اندازه‌گیری پیوسته دبی و جریان سیالات (Flowmeters)
- دریافت سیگنال سنسورهای دما و ترانسمیترهای رطوبت با خروجی جریان 4-20mA
- کنترل حلقه‌بسته فرآیندهای شیمیایی، دارویی، پتروشیمی و تصفیه آب
- ماشین‌آلات تزریق، پرس هیدرولیک و خطوط کانوایر نیازمند سنسورهای آنالوگ
۴. مشخصات فنی
| مشخصه | مقدار / ویژگی |
|---|---|
| سازنده | GE Fanuc Automation |
| خانواده محصول | Series 90-30 (قابل نصب در اسلات‌های I/O روی انواع Baseplate) |
| کد سفارش (Part Number) | IC693ALG221B |
| نوع ماژول | ورودی آنالوگ جریانی (Analog Current Input) |
| تعداد کانال ورودی | 4 کانال |
| محدوده‌های ورودی | • 4 تا 20 میلی‌آمپر (پیش‌فرض / بدون جامپر)<br>• 0 تا 20 میلی‌آمپر (با بستن جامپر روی ترمینال) |
| رزولوشن مبدل آنالوگ به دیجیتال | 12 بیت (1 جزء از 4096) |
| مقیاس داده‌های دیجیتال | ثبات‌های %AI با بازه 0 تا 32000 واحد |
| دقت تبدیل (Resolution / Scale) | • در بازه 4-20mA برابر 4 µA بر شمارش (1 LSB = 4 µA)<br>• در بازه 0-20mA برابر 5 µA بر شمارش (1 LSB = 5 µA) |
| نرخ به‌روزرسانی (Update Rate) | 0.5 میلی‌ثانیه برای هر کانال (مجموع 2 میلی‌ثانیه برای هر 4 کانال) |
| امپدانس ورودی (Input Impedance) | 250 اهم |
| دقت مطلق (Accuracy) | ±0.1% در مقیاس کامل در دمای 25 درجه سانتی‌گراد |
| ایزولاسیون الکتریکی | 1500 ولت بین مدار لاجیک و ترمینال‌های ورودی (Optical Isolation) |
| مصرف جریان از باس PLC | 25 میلی‌آمپر از باس 5V DC / 100 میلی‌آمپر از باس ایزوله 24V DC |
| نشانگر وضعیت (LED) | 1 عدد LED سبز رنگ در بالای ماژول (نمایش سلامت تغذیه داخلی کارت) |
| دمای کاری | 0 تا 60 درجه سانتی‌گراد |
