۱. نام و مدل

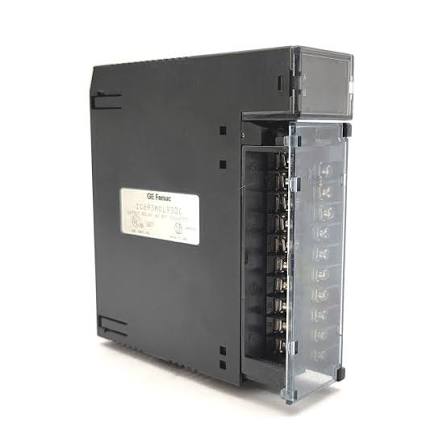

کارت خروجی رله‌ای ۸ کانال ایزوله جنرال الکتریک (GE Fanuc Series 90-30 Isolated Relay Output Module, 8-Point, 4A)
- کد فنی / پارت نامبر:
IC693MDL930C(ویرایش C از ماژول خانواده IC693MDL930)
۲. شرح
ماژول خروجی دیجیتال رله‌ای ایزوله از خانواده‌ی GE Fanuc Series 90-30 مجهز به ۸ کانال خروجی رله نرمالی‌اوپن (Form A / SPST – NO) کاملاً مجزا و ایزوله. این ماژول قابلیت سوییچ بارهای مستقیم (DC) و متناوب (AC) را با جریان نامی ۴ آمپر به ازای هر کانال (بار اهمی) فراهم می‌آورد. به دلیل ایزولاسیون کامل نقطه به نقطه (Point-to-Point Isolation)، هر کانال می‌تواند به ولتاژها یا فازهای متفاوتی متصل شود که این ویژگی، آن را به گزینه‌ای ایده‌آل برای فرمان به بارهای توان بالاتر، کنتاکتورها و شیرهای برقی تبدیل کرده است.
۳. کاربردهای صنعتی
- راه‌اندازی و فرمان بوبین کنتاکتورها، رله‌های قدرت و استارترهای الکتروموتور
- کنترل انواع شیرهای برقی هیدرولیک، پنوماتیک و سلونوئید ولوها (AC و DC)
- تحریک چراغ‌های سیگنال، آلارم‌ها، بوق‌های صنعتی و اینترلاک‌ها
- ترکیب و سوییچ خطوط با ولتاژهای مختلف بدون نیاز به کارت‌های خروجی مجزا
- کاربرد در تابلوهای کنترل صنایع بسته‌بندی، تصفیه‌خانه‌ها، خطوط نورد و ماشین‌آلات پردازش مواد
۴. مشخصات فنی
| مشخصه | مقدار / ویژگی |
|---|---|
| سازنده | GE Fanuc Automation |
| خانواده محصول | Series 90-30 (قابل استفاده روی RX3i با اسلات 90-30) |
| کد سفارش (Part Number) | IC693MDL930C |
| نوع خروجی | رله‌ای ایزوله (Isolated Relay, Form A / Normally Open) |
| تعداد کانال خروجی | 8 نقطه مستقل و کاملاً ایزوله |
| ولتاژ کاری نامی | 24 ولت DC نامی / 120 تا 240 ولت AC نامی |
| محدوده ولتاژ مجاز | 5 تا 30 ولت DC / 5 تا 250 ولت AC (فرکانس 50/60 هرتز) |
| حداکثر جریان هر کانال | 4 آمپر (بار اهمی) / 2 آمپر (Pilot Duty) |
| حداکثر جریان کل ماژول | تا 20 آمپر (با توجه به محدودیت‌های حرارتی دمای محیط) |
| حداقل جریان بار (Min Load) | 10 میلی‌آمپر |
| پیک جریان هجومی (Inrush) | حداکثر 5 آمپر |
| زمان پاسخ‌دهی (On / Off) | حداکثر 15 میلی‌ثانیه برای روشن / 15 میلی‌ثانیه برای خاموش شدن |
| ایزولاسیون الکتریکی | 1500 ولت AC به مدت 1 دقیقه (ترمینال‌ها به بک‌پلیت و نقطه به نقطه) |
| مصرف جریان از بک‌پلین | 6 میلی‌آمپر از باس 5V DC / 70 میلی‌آمپر از باس رله 24V DC (در حالت فعال بودن همه رله‌ها) |
| فیوز محافظ داخلی | ندارد (نیاز به حفاظت خارجی برای سیم‌کشی‌ها) |
| نشانگر وضعیت | 8 عدد LED مجزا در بالای کارت برای نمایش وضعیت ON/OFF هر خروجی |
| دمای کاری | 0 تا 50 درجه سانتی‌گراد |
