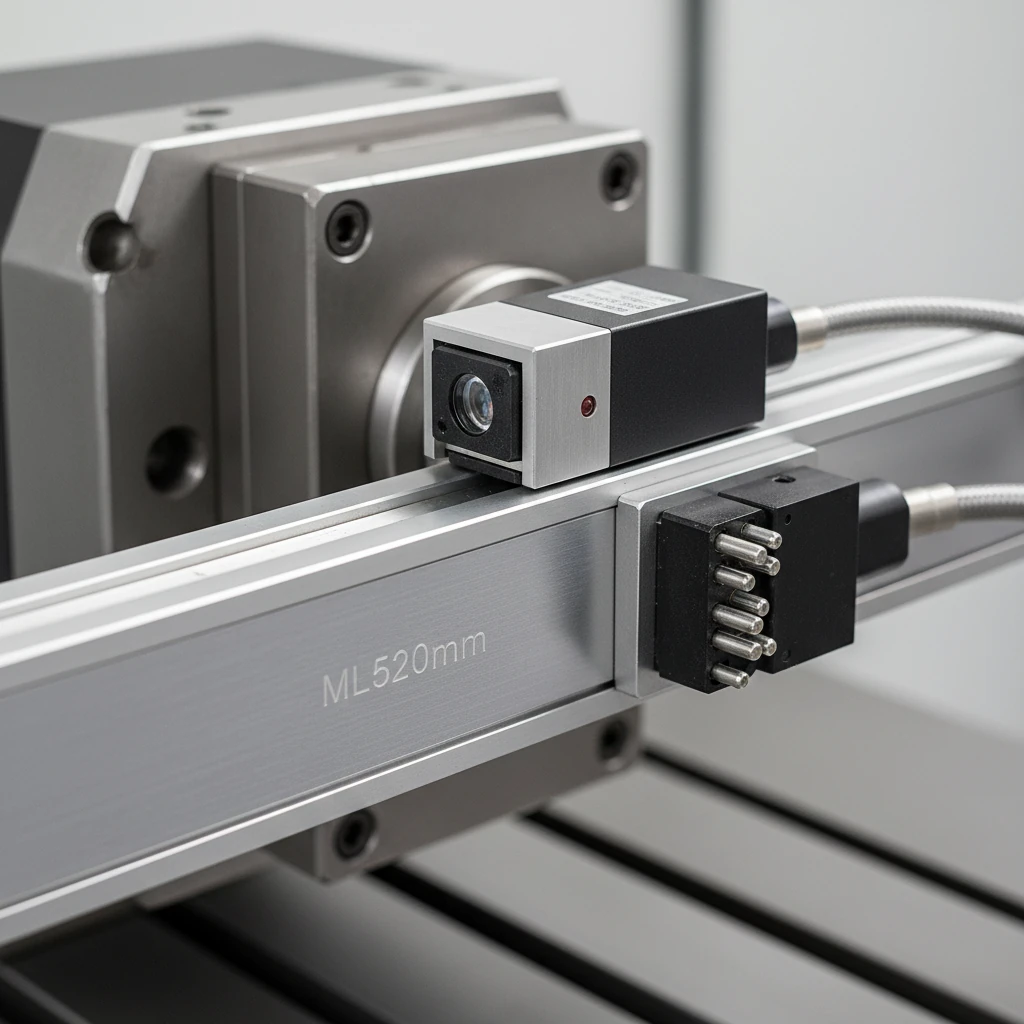

مدل LS703 (ML 520 mm) :
مربوط به خانوادهی Heidenhain Linear Scale / Linear Encoder Series LS 700 Family است؛ این نوع کد معمولاً به انکودر خطی با رزولوشن بالا برای اندازهگیری موقعیت محورهای CNC در ماشینهای دقیق و مراکز ماشینکاری اشاره دارد.
🟩 مشخصات فنی کلیدی Heidenhain LS703 ML 520 mm
| شاخص | توضیحات |
|---|---|
| سازنده | HEIDENHAIN GmbH (Germany) |
| مدل کامل | LS 703 ML 520 mm |
| نوع تجهیز | خطکش خطی اپتیکی (Linear Incremental Encoder) |
| طول اندازهگیری مفید (ML) | 520 mm |
| نوع سیگنال خروجی | 1 Vpp (Analog Sinusoidal) یا در برخی نسخهها TTL Square Wave |
| رزولوشن | تا 0.1 µm – 0.005 µm بسته به نوع ریدهد |
| دقت سیستم | ±3 µm تا ±5 µm |
| نوع اتصال | کانکتور 12‑Pin Circular (Male HEIDENHAIN Type 722) |
| ولتاژ کاری | 5 V DC ±5 % |
| درجه حفاظتی | IP 53 (با ریدهد استاندارد LF / LB) |
| دمای کاری | 0 °C … +50 °C |
| کاربرد اصلی | اندازهگیری موقعیت خطی محور X / Y / Z در CNC های Fanuc، Siemens 840D، Heidenhain TNC 620 / 640 |
| سازگاری | با سیستمهای دیجیتال یا آنالوگ: Fanuc αi High‑Resolution Input، Siemens EXE Module، یا Heidenhain Ida Interface |
🔁 مسیر جایگزینی و مهاجرت (Technoset Migration Path 2025)
| سطح جایگزینی | مدل جایگزین | توضیحات |
|---|---|---|
| نسل جدید Heidenhain | LC 195 ML 520 mm | انکودر خطی Absolute EnDat 2.2 با دقت ±1 µm، جایگزین مستقیم سری LS703 |
| جایگزین Retrofit Technoset | Tecnost LIN‑AB520 | خطکش خطی مطلق (Absolute Linear Encoder) سازگار با EnDat 2.2 / BiSS و طول 520 mm |
| نسخه صنعتی اقتصادی (Analog) | Tecnost LIN‑INC520 | خروجی 1 Vpp / TTL، قابل استفاده در CNC های قدیمی Fanuc / Siemens |
⚙️ نکات فنی مهاجرت
- اگر کنترلر شما دارای ورودی Incremental (1 Vpp) است، Tecnost LIN‑INC520 نصب مستقیم دارد.
- برای کنترلرهای نسل جدید با Absolute Encoder Input (EnDat 2.2 / BiSS‑C)، مدل Tecnost LIN‑AB520 جایگزین کامل LS703 است.
- در سند A3 Migration Layout، جدول پینآوت کانکتور Heidenhain 12‑Pin و Tecnost 14‑Pin مشخص میشود تا تطبیق سیمکشی به سادگی انجام گیرد.
📎 مسیر تأمین رسمی
Heidenhain → Technoset → EshopCNC.com
این تجهیز در ساختار تأمین Technoset با کد LIN‑520‑HDN703 ثبت شده و برای پروژههای Retrofit و Calibration محورهای 520 mm به Tecnost LIN‑AB520 توصیه میشود.
میتوان الآن سند فنی A3 Migration Layout (Heidenhain LS703 ML520 → Tecnost LIN‑AB520) را تولید کرد شامل:
- دیاگرام سیمکشی کانکتورها،
- مقایسه رزولوشن و سیگنال خروجی،
- جدول تطبیق طول و Accuracy Class مطابق استاندارد ISO ‑2.‑2.
