خرید PLC X3U-4AD | تکنوست TECHNOSET

نام و مدل محصول

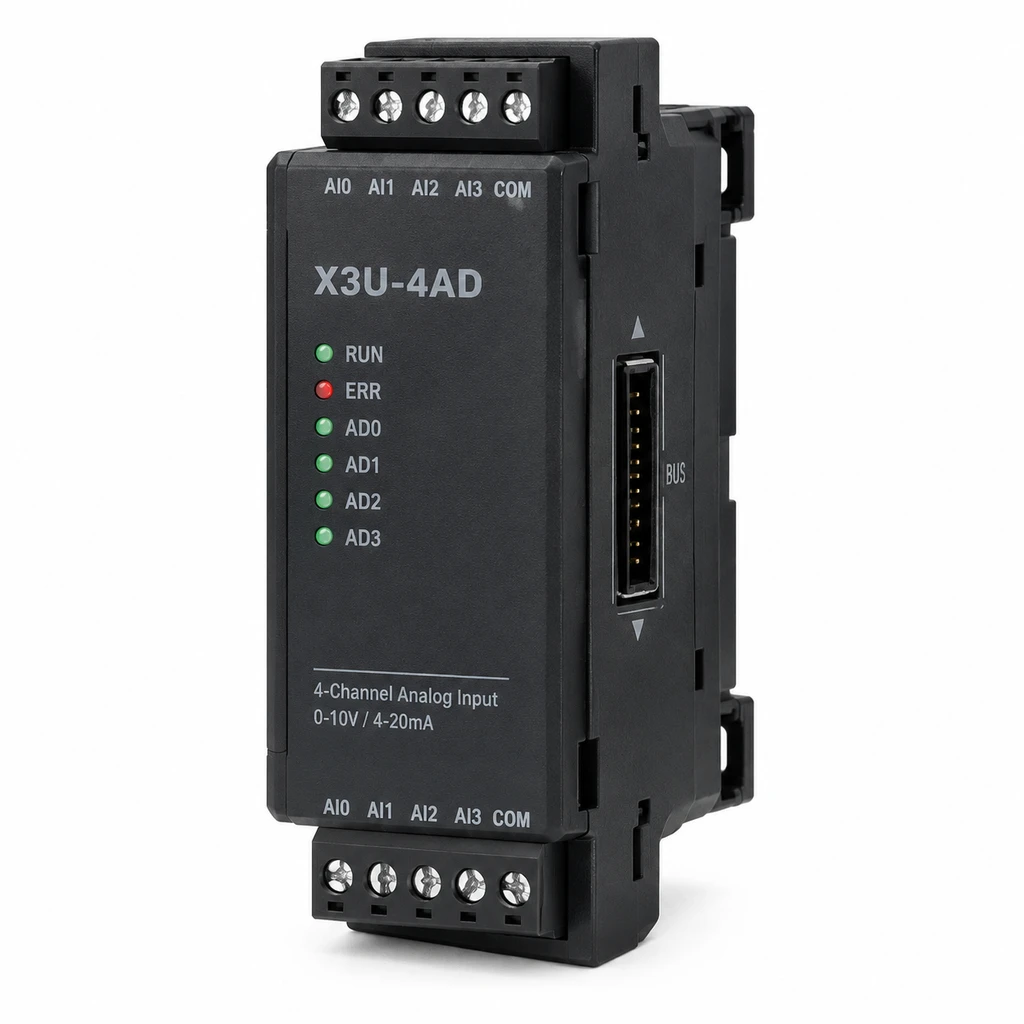

نام قطعه: ماژول ورودی آنالوگ ۴ کاناله (4-Channel Analog Input Module)
سازگار با پلتفرم: سری FX3U / X3U PLC
کد فنی / مدل: X3U-4AD (معادل FX3U-4AD)

توضیحات

ماژول X3U-4AD یک کارت توسعه ورودی آنالوگ ۴ کاناله است که برای دریافت سیگنال‌های ولتاژی ( $V0\dots10\text{ V}$ یا $V-10\dots+10\text{ V}$ ) و جریانی ( $mA0/4\dots20\text{ mA}$ ) از سنسورها، ترنسمیترهای فشار، فلومترها و ترموکوپل‌ها طراحی شده است. این ماژول سیگنال‌های پیوسته آنالوگ را با رزولوشن بالا به مقادیر دیجیتال تبدیل کرده و به پردازنده PLC ارسال می‌کند.

کاربردهای صنعتی

دریافت سیگنال ترنسمیترهای فشار، سطح و دما: اتصال مستقیم به سنسورهایی مانند HDP500 یا ترنسمیترهای جریان/ولتاژ.
خطوط بسته‌بندی و کنترل کیفیت: مانیتورینگ پارامترهای پیوسته خط تولید.
کنترل دور موتورها (Inverter/VFD): دریافت فیدبک سرعت و گشتاور.
سیستم‌های تصفیه آب و بوستر پمپ‌ها: اندازه‌گیری دقیق فشار هدر و فلو.

جدول مشخصات فنی

مشخصه فنی	مقدار / مشخصه
مدل فنی	`X3U-4AD`
تعداد کانال ورودی	۴ کانال مجزا (4 Channels)
نوع ورودی آنالوگ	ولتاژ ( $DC0\dots10\text{ V DC}$ / $DC-10\dots+10\text{ V DC}$ ) یا جریان ( $DC0/4\dots20\text{ mA DC}$ )
رزولوشن تبدیل (Resolution)	۱۲ بیت تا ۱۶ بیت (بسته به مد کاری و بافر)
زمان تبدیل (Conversion Speed)	حدود ۵۰۰ میکروثانیه به ازای هر کانال
ولتاژ تغذیه	$DC±10%24\text{ V DC} \pm 10\%$ و تغذیه داخلی از باس PLC ( $DC5\text{ V DC}$ )
ایزولاسیون الکتریکی	اپتوکوپلری بین کانال‌ها و مدار داخلی PLC
نحوه نصب	نصب روی ریل استاندارد DIN Rail یا اتصال مستقیم از طریق باس سمت راست PLC
