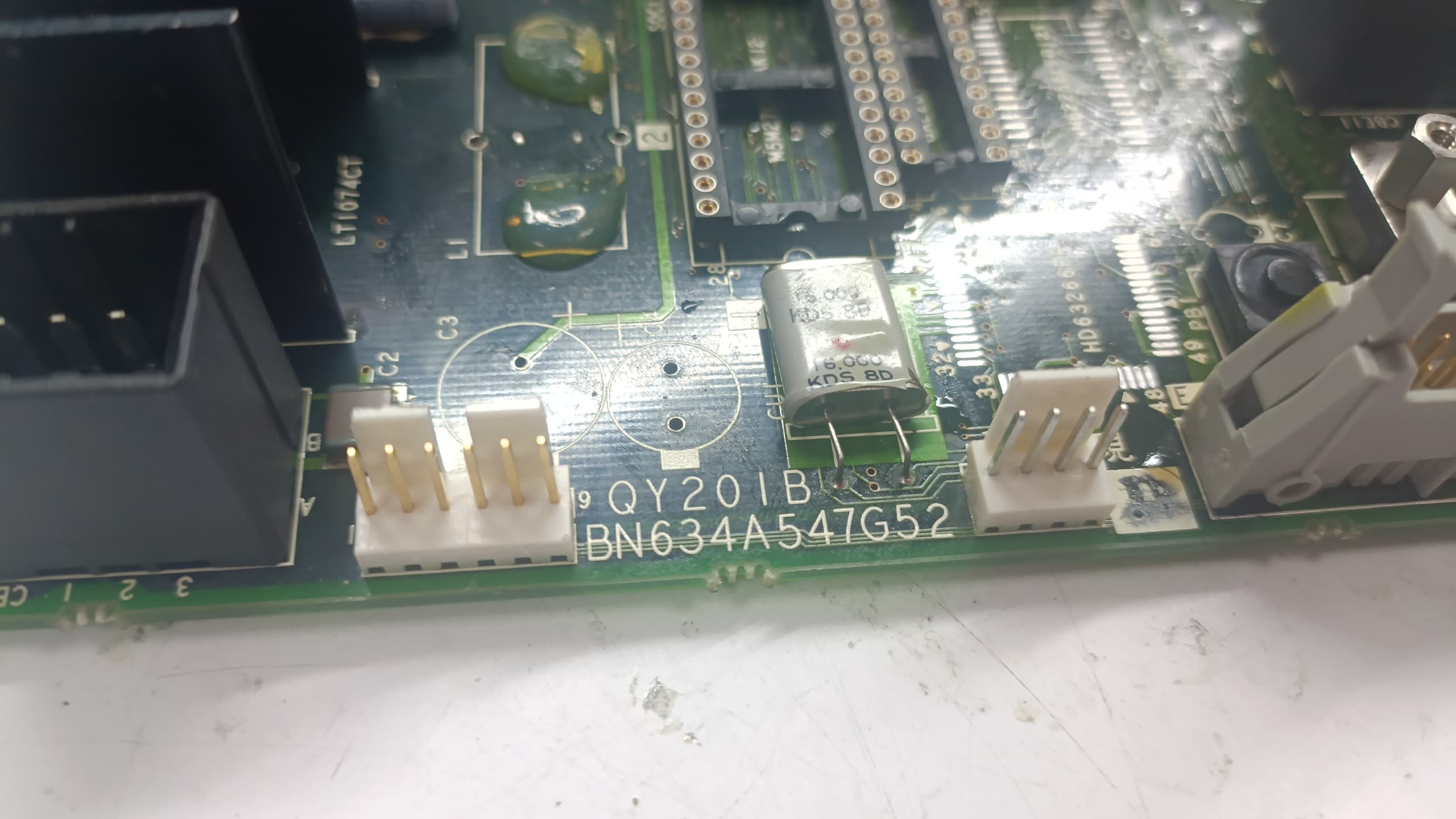

کد QY201B :
مربوط به یکی از ماژولهای خروجی دیجیتال (Digital Output Module) در سیستم PLC سری MELSEC‑Q شرکت Mitsubishi Electric است.
در ادامه مشخصات دقیق و ویژگیهای این مدل آورده شده است 👇
⚙️ مشخصات فنی – Mitsubishi QY201B
| ویژگی | توضیحات |
|---|---|
| سری سیستم | MELSEC‑Q Series PLC |
| کد فنی کامل | QY201B |
| نوع ماژول | ماژول خروجی دیجیتال (Digital Transistor Output Module) |
| تعداد خروجیها | 16 نقطه (OUT ×16) |
| نوع خروجی | ترانزیستوری – Sink Type |
| ولتاژ خروجی | 24 V DC (حداکثر 30 V DC) |
| جریان مجاز هر خروجی | 0.5 A max per point |
| جریان کل ماژول | حداکثر 4 A مجموعاً (با تقسیم داخلی حفاظتی فیوز) |
| عایقبندی | نوری (Optical Isolation بخش کنترل از مدار قدرت) |
| مدت زمان سوئیچینگ | در حد ≈ 0.5 ms |
| منبع تغذیه داخلی ماژول | از Backplane (QBUS) |
| نمای وضعیت خروجیها | LED نمایشگر هر نقطه |
| کانکتور خارجی | 40‑pin Connector (برای کابل A6CON1 یا تایپ QC30R2 tail cable) |
| ابعاد تقریبی | W 25 × H 90 × D 98 mm |
| وزن | ≈ 0.15 kg |
| استانداردها | CE, UL, CSA, GB/T |
📦 سازگاری و نصب
| بخش | توضیح |
|---|---|
| CPU سازگار | تمامی CPUهای سری MELSEC‑Q (مثل Q02H, Q06H, Q12H, Q25H, Q03UDV, Q06UDV) |
| اتصال به باس | روی Rail (Backplane Q‑base) از سمت راست CPU |
| جایگزین مدرن | QY81P (معادل ترانزیستوری 24 V DC 16 point) |
| نسل بعدی (IQ‑R Series) | استفاده از RY42PT5P به عنوان ماژول جدید در IQ‑R System |
🧩 ساختار پایه سیمبندی (Sink Type)
text
+24V ───┬── Lamp / Solenoid ─── OUT0 ─┐
│ │
└── … تا OUT15 │
Ground ────────────────────────────────┘
پایه COM هر گروه (8 نقطهای) مشترک و ایزوله از گروه دیگر است.
💰 محدوده قیمت (بازار جهانی 2025 Q4)
| وضعیت | قیمت تقریبی (€) |
|---|---|
| نو (اصلی Mitsubishi) | € 1501 – € 1290 |
| استوک / Refurbished | € 900 – € 800 |
نقد و بررسی وجود ندارد.
