نام و مدل محصول

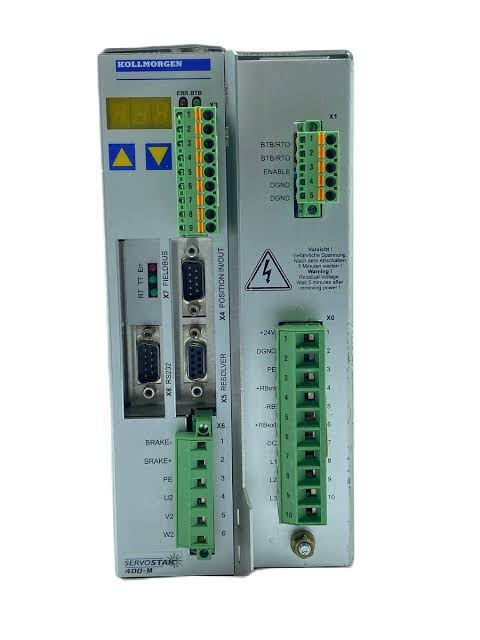

نام قطعه: درایو دیجیتال مستر / چندمحوره (Master Digital Servo Amplifier)
برند سازنده: کُلمورگن (Kollmorgen – ساخت آلمان)
سری و کد فنی: SERVOSTAR 443M (یا به صورت پارت‌نامبر S443M-...)
نقش در سیستم: ماژول اصلی/مستر (Master Unit) برای تأمین و توزیع باس تغذیه به ماژول‌های محور (Axis Modules نظیر 403A)

توضیحات

در ساختار ماژولار خانواده SERVOSTAR 400، پیشوند و کدهای دارای پسوند “M” (مانند 443M یا 446M) نشان‌دهنده ماژول مستر (Master) هستند. این ماژول مستقیماً به برق شهر/شبکه متصل شده و علاوه بر کنترل محور اختصاصی خود (با جریان نامی ۳ آمپر)، وظیفه یکسو‌سازی، مدار چاپر ترمز (Braking Resistor circuit) و تأمین خط ولتاژ DC-Bus مشترک برای درایوهای اکستنشن (محورهای بعدی با پسوند A) را بر عهده دارد.

کاربردهای صنعتی

ایستگاه‌ها و سیستم‌های چندمحوره هماهنگ (Multi-axis servo racks)
خطوط بسته‌بندی، ترموفرمینگ و کارتونینگ
ماشین‌آلات چاپ و تبدیل (Converting & Printing)
رباتیک چندمحوره و ماشین‌ابزارهای CNC کامپکت

جدول مشخصات فنی

مشخصه فنی	مقدار / مشخصه
خانواده درایو	SERVOSTAR 400 Series
نوع ماژول	ماژول مستر تغذیه و کنترل محور (Master Axis Module)
جریان نامی خروجی محور ( $I_{rms}$ )	$A3\text{ A}$ پیوسته
جریان پیک خروجی ( $I_{peak}$ )	$A6\text{ A}$ لحظه‌ای
ولتاژ ورودی اصلی (Mains)	۳ فاز $V230\text{ V}$ الی $AC400/480\text{ V AC}$ (ورودی مستقیم شبکه)
تغذیه مدار کنترل	$DC24\text{ V DC}$
وظیفه سیستم	یکسوسازی شبکه + ایجاد باس DC مشترک برای درایوهای Slave/Axis
فیدبک‌های قابل اتصال	ریزولور (Resolver)، انکودر سین‌کوس Hiperface / EnDat
فیلدباس و ارتباطات	CANopen آن‌برد / پروفیباس (بسته به ساب‌کارت نظیر PB یا NA)

(نکته: پسوند انتهایی کد نظیر -C، -S یا -PB نوع شبکه و آپشن‌های ارتباطی دقیق این یونیت مستر را تعیین می‌کند که روی پلاک کامل بدنه درج شده است).
