نام محصول

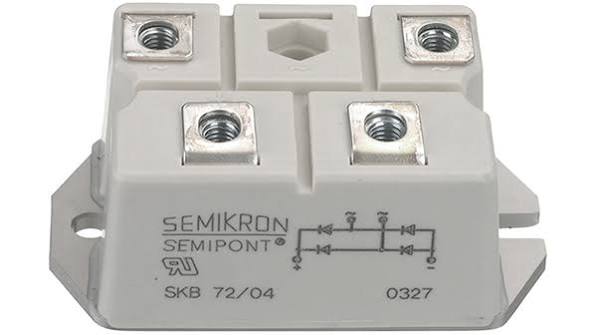

پل دیود تک‌فاز SEMIKRON SKB 72/12

توضیحات کامل

SEMIKRON SKB 72/12 یک پل دیود یکسوساز تک‌فاز (Single-Phase Bridge Rectifier) قدرت از محصولات شرکت SEMIKRON است. این قطعه برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) در مدارهای صنعتی، منابع تغذیه توان بالا و سیستم‌های اتوماسیون طراحی شده است.

بر اساس سیستم نام‌گذاری و کاتالوگ خانواده SKB 72 سمیکرون:

عدد 72 نشان‌دهنده رده جریانی نامی در حدود 70 آمپر است.
پسوند /12 بیانگر کلاس ولتاژ معکوس تکرارشونده پیک ( $V_{RRM}$ ) معادل 1200 ولت است.

این ماژول شامل ۴ دیود یکسوساز داخلی در قالب یک پکیج یکپارچه است که مدار پل تمام‌موج تک‌فاز را تشکیل می‌دهند. ساختار ماژولی این قطعه، نصب آسان روی هیت‌سینک و راندمان حرارتی بالا را فراهم می‌کند و به دلیل ایزولاسیون مناسب صفحه پایه (Baseplate)، ایمنی اتصال به سیستم خنک‌کننده را تضمین می‌نماید.

کاربردها

یکسوسازی ورودی AC به DC در منابع تغذیه صنعتی و سوئیچینگ توان بالا
سیستم‌های شارژر صنعتی و باتری‌شارژرهای سنگین
مدارهای ورودی درایوهای کنترل دور موتور (اینورتر/VFD)
سیستم‌های برق اضطراری (UPS) و مبدل‌های توان
تابلوهای برق، رکتیفایرهای صنعتی و ماشین‌آلات تولیدی
منابع تغذیه ترانسفورماتوری و خطوط DC صنعتی
سیستم‌های جوشکاری و تحریک ژنراتور

جدول مشخصات فنی

پارامتر / مشخصه	مقدار نامی / توضیحات
سازنده (Manufacturer)	SEMIKRON
کد قطعه (Part Number)	`SKB 72/12`
نوع قطعه (Component Type)	پل دیود یکسوساز تک‌فاز (Single-Phase Bridge)
آرایش داخلی (Circuit)	پل تمام‌موج ۴ دیودی تک‌فاز
جریان نامی خروجی ( $I_{FAV} / I_D$ )	70 A (بر اساس رده خانواده SKB 72)
حداکثر ولتاژ معکوس تکرارشونده ( $V_{RRM}$ )	1200 V
محدوده ولتاژی خانواده SKB 72	$\text{ V} \dots 1800 \text{ V}$
جریان هجومی غیرتکرارشونده ( $I_{FSM}$ )	حدود 640 A
افت ولتاژ مستقیم آستانه ( $V_{T(TO)}$ )	حدود 0.85 V
مقاومت دینامیکی ( $r_T$ )	حدود 5 mΩ
مقاومت حرارتی پیوند به هیت‌سینک ( $R_{th(j-s)}$ )	حدود 1.1 K/W
محدوده دمای کاری پیوند ( $T_j$ )	$−40∘C⋯+150∘C-40^\circ\text{C} \dots +150^\circ\text{C}$
نوع نصب (Mounting)	پیچ‌شونده بر روی هیت‌سینک (Screw-Mount Module)
