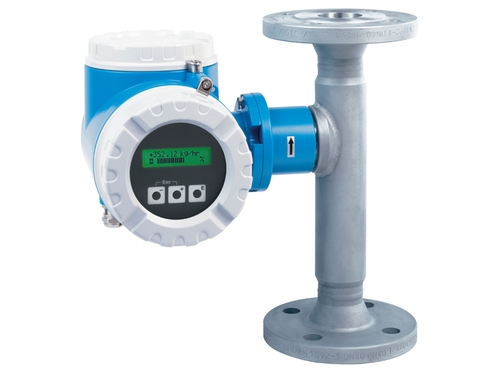

t-mass65F50

توضیح  t-mass 65F50

فلومتر t-mass 65F50 یکی از مدل‌های سری Proline t-mass 65F ساخت شرکت Endress+Hauser است که برای اندازه‌گیری جریان جرمی گازها و هوای فشرده در خطوط لوله استفاده می‌شود. عدد «50» در انتهای کد نشان‌دهنده قطر اسمی لوله DN50 است؛ یعنی این دستگاه به‌صورت Inline برای نصب ثابت روی لوله ۵۰ میلی‌متر طراحی شده است.

این فلومتر یک سنسور حرارتی جرمی (Thermal Mass Flow Meter) است؛ یعنی به‌جای اندازه‌گیری حجم، مستقیماً مقدار جرم عبوری گاز را می‌سنجد. این مزیت باعث می‌شود حتی در تغییرات فشار و دما نیز مقدار جریان جرمی دقیق باقی بماند و نیاز به جبران‌سازهای جداگانه نباشد.

بدنه t-mass 65F به‌صورت یک لوله اندازه‌گیری همراه با فلنج یا اتصال استاندارد ساخته شده و طراحی آن باعث ایجاد افت فشار بسیار کم در جریان گاز می‌شود. داخل آن یک سنسور حرارتی دقیق قرار دارد که با اختلاف دما، میزان عبور جرم گاز را تعیین می‌کند.

کاربردها

t-mass 65F50 معمولاً در خطوط زیر استفاده می‌شود:

• اندازه‌گیری هوای فشرده در کارخانه‌ها

• اندازه‌گیری گازهای صنعتی مانند نیتروژن، اکسیژن، CO₂، هوای ابزار

• سیستم‌های مدیریت مصرف انرژی (Energy Management)

• پایش مصرف گاز در واحدهای تولیدی

• خطوط توزیع گازهای کم‌فشار و متوسط

• تهویه صنعتی و خطوط هوای فرآیندی

این دستگاه برای گازهای خشک، تمیز و غیرخورنده بهترین عملکرد را دارد.

مشخصات فنی اصلی به‌صورت توضیحی

این مدل برای لوله DN50 طراحی شده و توانایی تحمل فشارهای استاندارد صنعتی را دارد. سری t-mass 65F به‌طور معمول تا فشارهای حدود PN40 / Class 300 قابل‌استفاده است.
دمای گاز می‌تواند تا حدود ۱۰۰ درجه سانتی‌گراد باشد و بدنه دستگاه برای شرایط پایدار و طولانی‌مدت ساخته شده است.

دقت اندازه‌گیری در این سری بسیار مناسب است؛ به‌طور معمول در بازه ۱۰ تا ۱۰۰ درصد مقدار جریان، دقت حدود ±۱٫۵٪ مقدار اندازه‌گیری است. سنسور عملکرد پایداری دارد و تغییرات فشار، دما یا ترکیب گاز، تأثیر کمی روی نتایج می‌گذارد، چون اندازه‌گیری اساساً بر مبنای جرم است نه حجم.

این مدل خروجی‌های استاندارد اتوماسیون مانند 4–20 mA و HART یا نسخه‌هایی با PROFIBUS / Modbus دارد که امکان اتصال به سیستم کنترل، PLC یا مانیتورینگ انرژی را فراهم می‌کند.

مزایا

• اندازه‌گیری جرمی واقعی بدون نیاز به سنسورهای جبران‌کننده

• نصب کاملاً Inline و ایمن

• افت فشار بسیار کم

• مناسب برای خطوط کوچک تا متوسط (مثل DN50)

• دقت بالا در اندازه‌گیری گازها

• نگهداری کم و پایدار

• مناسب برای مدیریت مصرف انرژی و پایش مداوم
