دیود بازیابی سریع Vishay VS-16FL60S02

16 آمپر / 600 ولت / Fast Recovery / Stud Mount

توضیحات کامل

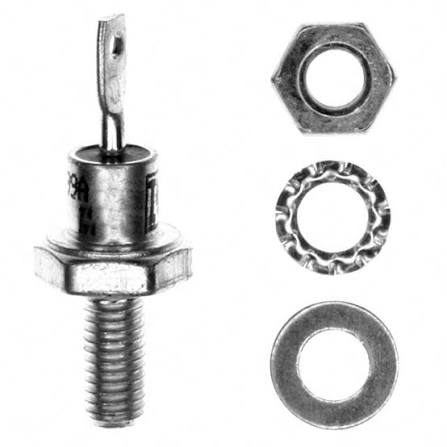

VS-16FL60S02 یک دیود قدرت با بازیابی سریع (Fast Recovery Diode) از خانواده VS-16FL® شرکت Vishay است. این قطعه برای مدارهای یکسوسازی و سوئیچینگ قدرت طراحی شده و توانایی تحمل جریان متوسط مستقیم 16 آمپر و ولتاژ معکوس تکرارشونده 600 ولت را دارد.

دیود در پکیج فلزی پیچی DO-4 / DO-203AA تولید می‌شود و برای نصب روی شاسی یا هیت‌سینک مناسب است. ویژگی اصلی نسخه S02، زمان بازیابی معکوس کوتاه است که موجب کاهش تلفات سوئیچینگ در مدارهای قدرت می‌شود.

در نسخه بدون پسوند R، قطعه دارای قطبیت استاندارد خانواده است:

Stud = کاتد
ترمینال بالایی = آند

بنابراین نباید آن را بدون بررسی قطبیت با مدل VS-16FLR60S02 جایگزین کرد؛ مدل دارای پسوند R قطبیت معکوس دارد.

کاربردها

جدول مشخصات فنی

مشخصه	مقدار
سازنده	Vishay
شماره قطعه	`VS-16FL60S02`
نوع قطعه	دیود بازیابی سریع
خانواده	VS-16FL®
نوع نصب	Stud Mount
پکیج	DO-4 / DO-203AA
جریان متوسط مستقیم، $I_F(AV)$	16 A
شرایط جریان نامی	$TC=100∘CT_C = 100^\circ C$
جریان مستقیم RMS، $I_F(RMS)$	25 A
ولتاژ معکوس تکرارشونده، $V_{RRM}$	600 V
ولتاژ معکوس غیرتکرارشونده، $V_{RSM}$	حدود 725 V
جریان هجومی، $I_{FSM}$	حدود 190 A
زمان بازیابی معکوس، $t_{rr}$	200 ns در شرایط استاندارد آزمون
زمان بازیابی معکوس سریع	90 ns در $dIF/dt=100A/μsdI_F/dt=100 A/\mu s$
بار بازیابی معکوس، $Q_{rr}$	حدود 3000 nC
افت ولتاژ مستقیم، $V_{FM}$	حدود 1.4 V
مقاومت حرارتی اتصال به بدنه، $RθJCR_{\theta JC}$	1.6°C/W
محدوده دمای اتصال، $T_J$	65- تا 150+ درجه سلسیوس
قطبیت Stud	کاتد
نوع قطبیت	استاندارد، بدون Reverse Polarity
