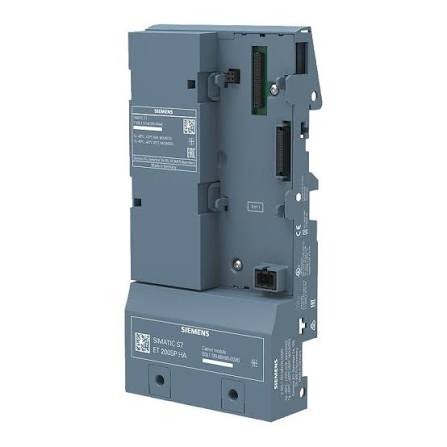

ماژول حامل اینترفیس زیمنس 6DL1193-6BH00-0SM0

توضیحات کامل محصول

ماژول 6DL1193-6BH00-0SM0 با نام رسمی Carrier Module IM Single از خانواده SIMATIC ET 200SP HA زیمنس است. این قطعه یک ماژول نگهدارنده (حامل/کریـَر) است که وظیفه اتصال مکانیکی و الکتریکی یک عدد اینترفیس ماژول (مانند IM 155-6 PN HA با کد 6DL1155-6AU00-0PM0) به شاسی و باسبار سیستم ET 200SP HA را بر عهده دارد.

ویژگی اصلی این کریـَر، تک‌جایگاهی (Single) بودن آن است؛ یعنی برخلاف کریـَرهای دوگانه که برای ماژول‌های ورودی/خروجی به‌کار می‌روند، این ماژول اختصاصاً برای نصب اینترفیس ماژول طراحی شده و شامل موارد زیر است:

• پشتیبانی از نصب یک اینترفیس ماژول ET 200SP HA (IM 155-6 PN HA و مشابه آن)
• شامل Server Module (ماژول سرور): قطعه اتصال داخلی که ارتباط باباسبار شاسی را تکمیلص‌کند و به‌صورت استاندارد همراه کریـَرصورت استاندارد همراه کریـَر Bus Cover (درپوش باسبار قدرت):** برای پوشش و ایمن‌سازی مسیر تغذیه باسبار.
• جداسازی گالوانیکی باسبار از تغذیه: با تست عایقی 1500 V DC به مدت 1 دقیقه — مناسب برای محیط‌های صنعتی با نویز الکتریکی بالا.
• پشتیبانی از داده‌های I&M (شناسایی و نگهداشت): امکان ثبت اطلاعات دارایی (Asset Data) در سیستم.
• کشور سازنده: آلمان

کاربردها

1. تابلوهای اتوماسیون صنعتی: به‌عنوان پایه نصب اینترفیس ماژول ET 200SP HA در رک‌ها و شاسی‌های توزیع‌شده.
2. سیستم‌های دسترس‌پذیری بالا (HA): در چیدمان‌های افزونه (Redundant) با دو اینترفیس ماژول در کنار یکدیگر.
3. صنایع فرآیندی: پالایشگاه، پتروشیمی، نیروگاه — همراه با سیستم DCS زیمنس PCS 7.
4. صنایع دریایی و کشتی‌سازی: به دلیل دارا بودن تأییدیه‌های دریایی NK (Nippon Kaiji Kyokai) و CCS.
5. محیط‌های با خطر انفجار (Ex): با رعایت ضوابط و همراه با Declaration of Conformity مربوطه.
6. مکمل اینترفیس ماژول: هر عدد IM 155-6 PN HA به یک عدد کریـَر IM Single نیاز دارد.

جدول فنی
