6ES7972-0BA42-0XA0

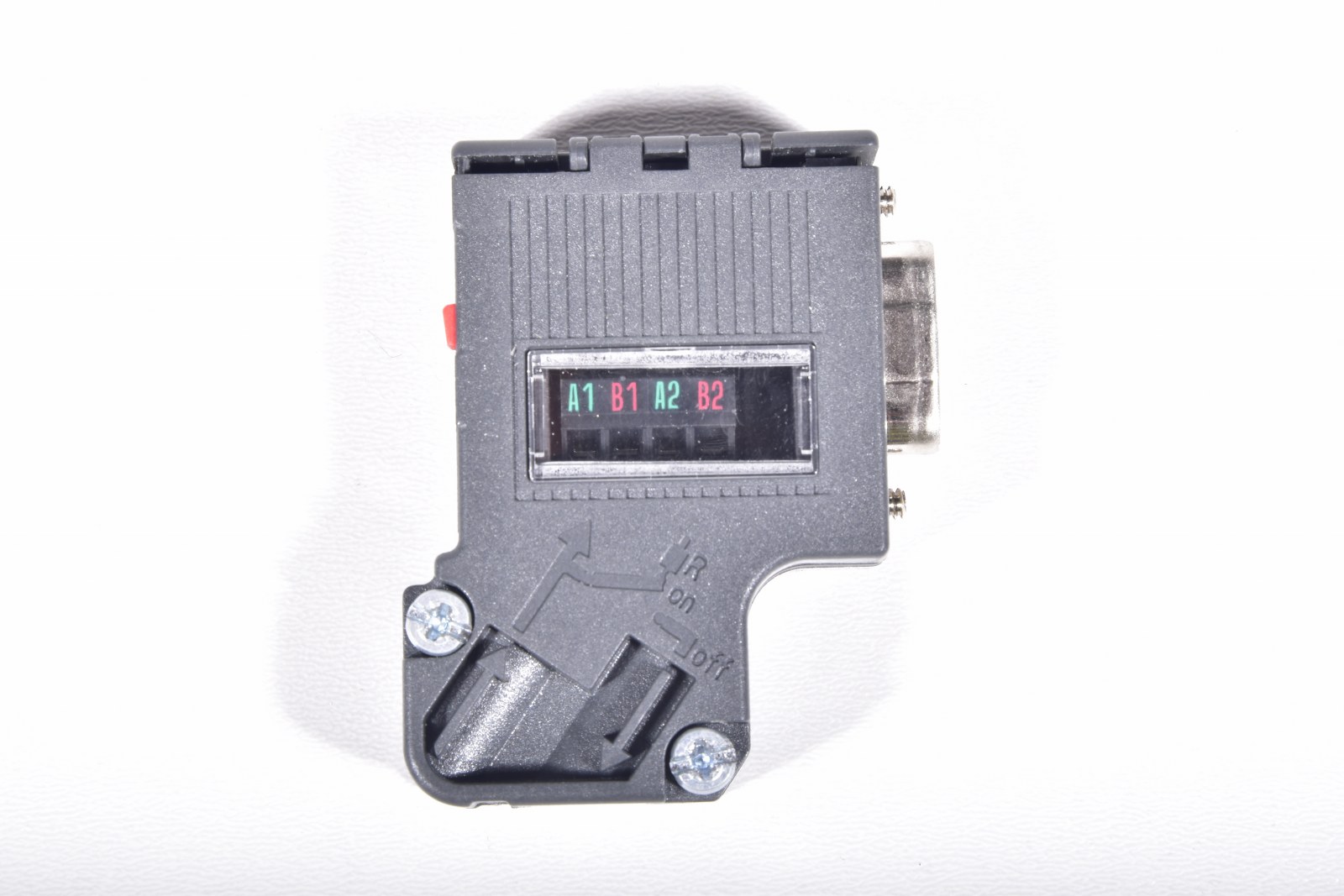

کانکتور PROFIBUS زیمنس – 6ES7972‑0BA42‑0XA0

این قطعه یک کانکتور / رابط باس PROFIBUS برای استفاده در شبکه‌های صنعتی است که توسط شرکت زیمنس (Siemens) تولید شده و معمولاً در سیستم‌های اتوماسیون صنعتی نصب می‌شود.

کاربرد اصلی

این کانکتور برای اتصال کابل‌های PROFIBUS به تجهیزاتی مثل PLC، کنترل‌کننده‌ها و ماژول‌های DP طراحی شده است تا ارتباط داده‌ای بین دستگاه‌ها برقرار شود. PROFIBUS یکی از استانداردهای رایج ارتباطات صنعتی RS‑485 است که برای انتقال سریع و قابل اطمینان داده در شبکه‌های کارخانه‌ها به کار می‌رود.

 عملکرد و ویژگی‌ها

• نوع محصول: کانکتور باس PROFIBUS برای شبکه‌های SIMATIC DP

• نوع اتصال: RS‑485 با پیچ (Screw)

• بدون پورت برنامه‌نویسی (PG): یعنی خروجی PG یا اتصال مخصوص مهندسین برنامه‌ریز ندارد

• زاویه خروجی کابل: 35 درجه برای نصب راحت‌تر کابل

• حداکثر سرعت انتقال: تا حدود ۱۲ مگابیت‌برثانیه در شبکه PROFIBUS DP

• پین‌های اتصال: معمولاً دارای ۲ ورودی برای کابل PROFIBUS و یک کانکتور ۹‑پین Sub‑D برای تجهیز متصل‌شونده

• مقاوم در برابر شرایط صنعتی: مناسب استفاده در دماهای معمول کارخانه‌ای – حدود ‑۲۵ تا +۶۰ °C

• ابعاد جمع‌وجور: حدود ۱۵.۸ × ۵۴ × ۳۹.۵ میلی‌متر

• کلاس حفاظتی: IP20 برای محیط‌های صنعتی داخلی

• بدنه: پلاستیک مقاوم

• ترمینیتور داخلی: مقاومت پایانی قابل سوئیچ برای تکمیل مسیر شبکه PROFIBUS

 چرا از این کانکتور استفاده می‌شود؟

در شبکه PROFIBUS، برای اتصال کابل به دستگاه‌ها نیاز به کانکتور استاندارد است تا ارتباط دیجیتال به‌درستی برقرار شود، نویز و تداخل کاهش یابد و کابل‌ها با اتصال مطمئن در تابلوهای کنترل نصب شوند. این کانکتور به همین منظور طراحی شده و معمولاً روی PLCها، ماژول‌های I/O یا کارت‌های ارتباطی DP نصب می‌گردد.

 خلاصه

کانکتور 6ES7972‑0BA42‑0XA0 یک رابط PROFIBUS RS‑485 با زاویه خروجی 35 درجه، مناسب برای اتصال کابل‌های PROFIBUS به تجهیزات SIMATIC DP است، بدون پورت PG و با امکان انتقال داده تا 12 Mbit/s – مناسب محیط‌های صنعتی
