۱. نام و مدل

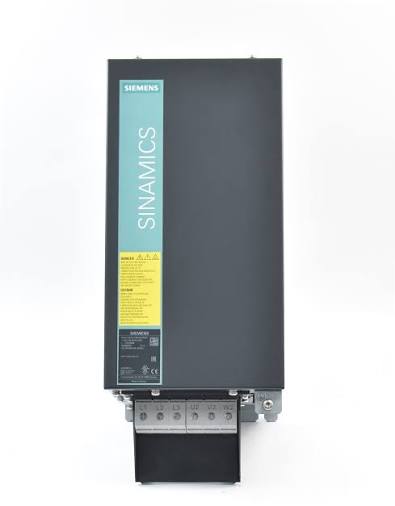

ماژول رابط فعال زیمنس (Siemens SINAMICS S120 Active Interface Module – AIM)
- کد فنی / پارت نامبر کامل (MLFB):
6SL3100-0BE25-5AB0(سری 55 کیلووات بوک‌سایز)
۲. شرح
ماژول رابط فعال SINAMICS S120 Active Interface Module (AIM) با ساختار کتابی (Booksize)، بخش جدایی‌ناپذیر سیستم‌های درایو چندمحوره زیمنس است که مستقیماً در سمت ورودی شبکه ماژول‌های تغذیه فعال (Active Line Module – ALM) با توان 55 کیلووات نصب می‌شود. وظایف بنیادین این ماژول عبارتند از:
- فیلتراسیون پیشرفته خط تغذیه جهت حذف هارمونیک‌ها و جلوگیری از انتشار نویز به شبکه برق (Clean Power)
- مدار شارژ اولیه خازن‌های لینک DC در زمان استارت سیستم
- حفاظت از ماژول تغذیه فعال (ALM) در برابر نوسانات شدید و اعوجاج‌های ولتاژ شبکه
۳. کاربردهای صنعتی
- دستگاه‌ها و ماشین‌ابزارهای چندمحوره فوق‌دقیق CNC (ماشین‌کاری سنگین، فرز و تراش چندکاره)
- خطوط تولید مداوم و هماهنگ صنعتی (خطوط نورد فولاد، چاپ روتوگراور و صنایع کاغذ و بسته‌بندی پیوسته)
- سیستم‌های بازیافت انرژی ترمز به شبکه (Regenerative Feeding) در جرثقیل‌ها، آسانسورهای صنعتی و پالتایزرها
- ماشین‌آلات تزریق پلاستیک الکتریکی و پرس‌های سروو سنگین نیازمند پایداری ولتاژ باس DC
۴. مشخصات فنی
| مشخصه | مقدار / توضیحات |
|---|---|
| سازنده | زیمنس (Siemens AG – آلمان) |
| خانواده محصول | SINAMICS S120 Components |
| کد سفارش کامل (MLFB) | 6SL3100-0BE25-5AB0 |
| طراحی مکانیکی (Design) | کتابی (Booksize Format) |
| توان ماژول متناظر (Matched ALM) | 55 کیلووات (55 kW) |
| ولتاژ نامی ورودی | 3 فاز متناوب 380 الی 480 ولت (3 AC 380…480 V3\text{ AC } 380 \dots 480\text{ V}3 AC 380…480 V) |
| محدوده فرکانس کاری | 47 الی 63 هرتز (50/60 Hz50/60\text{ Hz}50/60 Hz) |
| جریان نامی ورودی خط (IratedI_{\text{rated}}Irated) | 88 آمپر (88 A) |
| تلفات حرارتی نامی | 0.38 کیلووات (380 وات) |
| تغذیه مدار کنترل داخلی | 24 ولت مستقیم (24 V DC24\text{ V DC}24 V DC)، حداکثر 0.60 آمپر |
| جریان مجاز کنتاکت خطا/وضعیت (NC) | 1.6 آمپر در ولتاژ 250 ولت متناوب / 0.75 آمپر در ولتاژ 60 ولت مستقیم |
| سیستم خنک‌کاری | فن خنک‌کننده داخلی با دبی جریان هوای 0.08 m3/s0.08\text{ m}^3/\text{s}0.08 m3/s |
| ابعاد فیزیکی (W×H×DW \times H \times DW×H×D) | 200×380×270200 \times 380 \times 270200×380×270 میلی‌متر |
| سطح مقطع ترمینال ورودی قدرت | ترمینال پیچی تا سایز 50 mm250\text{ mm}^250 mm2 (پیچ ارت M6) |
| درجه حفاظت بدنه | IP20 |
| وزن خالص | 23.20 کیلوگرم |
