نام محصول

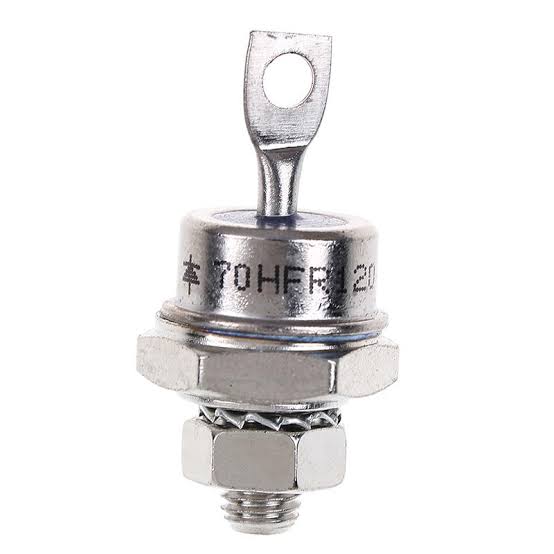

دیود یکسوساز قدرت با قطبیت معکوس Vishay VS-70HFR120

کد قدیمی/رایج: 70HFR120
سازنده: Vishay
نوع: دیود یکسوساز استاندارد، بازیابی معمولی
پکیج: Stud Mount، نوع DO-5 / DO-203AB
قطبیت: Reverse Polarity، آند متصل به پایه پیچی

توضیحات کامل

70HFR120 یک دیود قدرت برای تبدیل جریان متناوب AC به جریان مستقیم DC در مدارهای صنعتی است. این قطعه می‌تواند جریان متوسط تا 70 آمپر را تحمل کند و برای کار در مدارهایی با ولتاژ معکوس تکرارشونده تا 1200 ولت طراحی شده است.

حرف R در کد HFR نشان‌دهنده قطبیت معکوس است. در این مدل:

پایه پیچی یا Stud = آند Anode
ترمینال سیمی یا سر دیگر دیود = کاتد Cathode

این قطعه از نوع Standard Recovery است؛ بنابراین برای یکسوسازی فرکانس شبکه و کاربردهای توان صنعتی مناسب است، اما نباید آن را با دیودهای Fast Recovery یا Ultrafast در مدارهای سوئیچینگ فرکانس بالا اشتباه گرفت.

بدنه پیچی قطعه برای نصب مستقیم روی هیت‌سینک طراحی شده است. در هنگام نصب باید از هیت‌سینک مناسب، سطح تماس صاف، خمیر انتقال حرارت و گشتاور صحیح بستن استفاده شود.

کاربردها

در ساخت پل یکسوساز، مدل 70HFR120 معمولاً همراه با مدل قطبیت مستقیم 70HF120 استفاده می‌شود تا نحوه اتصال دیودها به هیت‌سینک و باس‌های DC ساده‌تر شود.

جدول مشخصات فنی

مشخصه	مقدار
سازنده	Vishay
شماره قطعه	70HFR120
شماره جدید Vishay	VS-70HFR120
نوع قطعه	دیود یکسوساز استاندارد
نوع بازیابی	Standard Recovery
قطبیت	Reverse Polarity
اتصال پایه پیچی	آند به Stud
نوع نصب	Stud Mount
پکیج	DO-5 / DO-203AB
جریان متوسط مستقیم، $I_F(AV)$	70 A
ولتاژ معکوس تکرارشونده، $V_{RRM}$	1200 V
ولتاژ معکوس غیرتکرارشونده، $V_{RSM}$	1440 V
حداقل ولتاژ شکست، $V_{R(BR)}$	1350 V
جریان مستقیم RMS، $I_F(RMS)$	110 A
جریان نشتی معکوس، $I_{RRM}$	حداکثر 9 mA
افت ولتاژ مستقیم، $V_{FM}$	حداکثر 1.35 V
شرایط اندازه‌گیری $V_{FM}$	$I_{pk}=220 A$ ، پالس 400 میکروثانیه
جریان هجومی در 50Hz، $I_{FSM}$	1200 A
جریان هجومی در 60Hz، $I_{FSM}$	1250 A
مقدار $I^2t$ در 50Hz	7100 A²s
مقدار $I^2t$ در 60Hz	6450 A²s
دمای اتصال و انبارداری	65- تا 180+ درجه سلسیوس
مقاومت حرارتی اتصال به بدنه، $RθJCR_{\theta JC}$	})
مقاومت حرارتی بدنه‌سینک، $RθCSR_{\theta CS}$	0.25 K/W
وزن تقریبی	17 g

مشخصات مکانیکی و نصب

مشخصه	مقدار
نوع رزوه معمول	1/4″-28 UNF-2A
نسخه متریک	در مدل‌های دارای پسوند M، معمولاً M6
گشتاور مهره، رزوه خشک	3.4 N·m
گشتاور مهره، رزوه روان‌کاری‌شده	2.3 N·m
گشتاور قسمت شش‌گوش، خشک	4.2 N·m
گشتاور قسمت شش‌گوش، روان‌کاری‌شده	3.2 N·m
