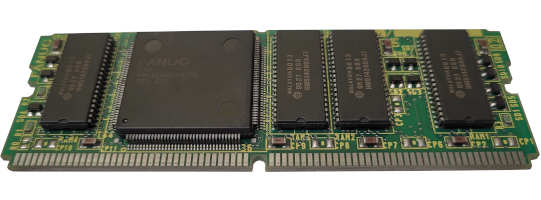

A20B-2901-0941

توضیح  برد A20B-2901-0941 (از راست به چپ – برد روبه‌روی خودتان)

این برد، کارت HSSB Interface Board نوع A است که مخصوص سیستم‌های فانوک سری ۱۶i/۱۸i/۲۱i مدل B و C و بعضی Power Mate i می‌باشد. وظیفه اصلی آن ایجاد ارتباط پرسرعت HSSB (High Speed Serial Bus) بین CPU اصلی و کامپیوتر خارجی (PC) از طریق کارت ISA فانوک در کامپیوتر است (معروف به HSSB نسل اول).

وقتی برد را دقیقاً روبه‌روی خودتان می‌گذارید و از سمت راست به چپ نگاه می‌کنید:

۱. لبه راست‌ترین نقطه کانکتور بزرگ ۹۶ پین یا ۱۰۰ پین (JA1 یا JNA) – اتصال مستقیم به بک‌پلین یا اسلات CPU اصلی (تمام سیگنال‌ها، تغذیه و باس از همین‌جا وارد می‌شود).

۲. کمی چپ‌تر و کمی بالاتر از کانکتور بزرگ کانکتور تغذیه CP1 – دو یا سه پین بزرگ برای +۵ ولت و GND (تغذیه اختصاصی برد HSSB).

۳. دقیقاً کنار یا زیر CP1 JD1A – کانکتور ۲۰ پین یا ۲۴ پین برای کابل فیبر نوری HSSB که به سمت کامپیوتر می‌رود (این کابل معمولاً کابل دوطرفه فیبر نوری با کانکتور پلاستیکی مربعی است).

۴. بلافاصله چپ JD1A LEDهای وضعیت (سه یا چهار عدد):

• قرمز: Power
• سبز: Link (وقتی ارتباط HSSB برقرار باشد روشن)
• زرد/قرمز: Data یا Error

۵. بخش میانی-راست چیپ اصلی کنترلر HSSB – یک ASIC بزرگ فانوک یا Renesas (معمولاً با مارک A20B-8001-XXXX) که پروتکل HSSB را مدیریت می‌کند.

۶. اطراف چیپ اصلی حافظه بافر موقت (معمولاً دو یا چهار چیپ SRAM یا DRAM کوچک ۵۱۲KB تا ۱MB) – بدون باتری بک‌آپ (چون داده دائمی نیست).

۷. بخش میانی-چپ کانکتور کمکی JD5 یا JA3 – در اکثر موارد خالی است (برای دیباگ یا نسخه‌های خاص).

۸. لبه چپ‌ترین نقطه

• سوکت فیوز کوچک (معمولاً ۱ یا ۲ آمپر) برای حفاظت تغذیه برد
• هدرهای تست پوینت (TP1, TP2, …) و چند جامپر تنظیم داخلی (برای انتخاب سرعت یا نوع HSSB – معمولاً در حالت کارخانه باقی می‌ماند)
• در بعضی نسخه‌ها یک کانکتور ۹ پین کوچک برای RS-232 دیباگ (خیلی کم استفاده می‌شود)

خلاصه عملکرد A20B-2901-0941

این برد فقط و فقط برای اتصال CNC به کامپیوتر از طریق HSSB نسل اول (فیبر نوری + کارت ISA در PC) استفاده می‌شود. بدون این برد، امکان آپلود/دانلود برنامه، DNC آنلاین، Ladder Editor آنلاین و تنظیم پارامتر از کامپیوتر وجود ندارد. در ماشین‌های ۱۶i/۱۸i/۲۱i-B و بعضی ۱۶i-TB/MB تا حدود سال ۲۰۰۷–۲۰۰۸ تقریباً همیشه نصب بوده است.

نکات مهم هنگام تعویض یا عیب‌یابی

• اگر LED سبز Link روشن نشود → کابل فیبر نوری، کارت ISA در کامپیوتر یا تغذیه +۵ ولت را چک کنید.
• این برد با HSSB نسل دوم (کارت PCI-E) و اترنت سازگار نیست.
• در صورت تعویض، هیچ باتری یا حافظه‌ای نیاز به انتقال ندارد (تمام داده‌ها در CPU اصلی است).
