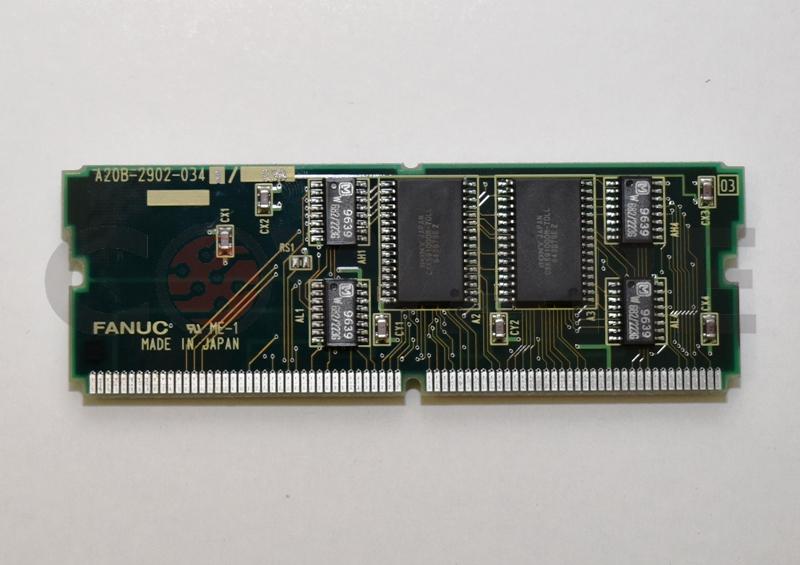

A20B-2902-0341

توضیح  برد A20B-2902-0341

این برد با نام رسمی HSSB Interface Board Type B (نسل دوم HSSB) است و مخصوص سیستم‌های فانوک سری ۱۶i/۱۸i/۲۱i مدل B و C (و بعضی Power Mate i) می‌باشد. برخلاف نوع A قدیمی (A20B-2901-0941)، این برد از کابل فیبر نوری نازک‌تر و کانکتورهای کوچکتر استفاده می‌کند و با کارت PCI (نه ISA) در کامپیوتر کار می‌کند. این نسخه از حدود سال ۲۰۰۴ تا ۲۰۱۰ پرکاربردترین برد HSSB بوده است.

وقتی برد را روبه‌روی خودتان می‌گذارید و از سمت راست به چپ نگاه می‌کنید:

۱. لبه راست‌ترین نقطه کانکتور بزرگ ۹۶ یا ۱۰۰ پین (JNA یا JA1) – اتصال اصلی به بک‌پلین یا اسلات روی مادربورد CNC (تمام تغذیه و سیگنال‌ها از اینجا می‌آید).

۲. کمی چپ‌تر و بالاتر از کانکتور بزرگ کانکتور تغذیه CP1 – دو پین بزرگ (+۵ ولت و GND) یا گاهی سه پین.

۳. دقیقاً چپ یا زیر CP1 JD1A – کانکتور فیبر نوری HSSB نسل دوم (کانکتور کوچک مستطیلی پلاستیکی مشکی، شبیه SC اما اختصاصی فانوک). این همان جایی است که کابل فیبر نوری نازک (معمولاً سبز یا خاکستری) به سمت کامپیوتر وصل می‌شود.

۴. بلافاصله کنار JD1A (راست‌تر یا چپ‌تر بسته به نسخه دقیق) سه یا چهار LED وضعیت:

• قرمز: Power
• سبز: Link OK (روشن = ارتباط برقرار)
• زرد: Tx/Rx (چشمک‌زن هنگام انتقال داده)
• گاهی قرمز دوم: Error

۵. بخش میانی-راست چیپ اصلی کنترلر HSSB نسل دوم – یک ASIC بزرگ‌تر و جدیدتر فانوک (معمولاً مارک‌گذاری A20B-8002-XXXX یا Renesas) که پروتکل سریع‌تر و بافر بیشتر دارد.

۶. اطراف چیپ اصلی چهار یا شش چیپ حافظه بافر (SRAM یا SDRAM کوچک ۱ تا ۴ مگابایت) – برای موقت نگه داشتن داده‌های در حال انتقال (بدون باتری).

۷. بخش میانی-چپ کانکتور کمکی JD5A یا JA3 – معمولاً خالی (برای دیباگ یا نسخه‌های خاص).

۸. لبه چپ‌ترین نقطه

• سوکت فیوز کوچک (۱ آمپر یا ۲ آمپر)
• چند جامپر تنظیم (برای انتخاب سرعت HSSB یا نوع کارت در کامپیوتر – معمولاً در حالت پیش‌فرض باقی می‌ماند)
• هدرهای تست پوینت (TP1 تا TP6)
• در بعضی نسخه‌ها یک کانکتور ۴ پین کوچک برای آپدیت فریمور برد (خیلی نادر استفاده می‌شود)

خلاصه عملکرد A20B-2902-0341 این برد فقط یک کار دارد: ایجاد ارتباط پرسرعت HSSB نسل دوم بین CNC و کامپیوتر (با کارت PCI فانوک در PC). بدون این برد نمی‌توانید از نرم‌افزارهای Fanuc Ladder III، NC Guide، Servo Guide، آپلود/دانلود آنلاین، DNC و ویرایش ladder به صورت زنده استفاده کنید.
