۱. نام و مدل

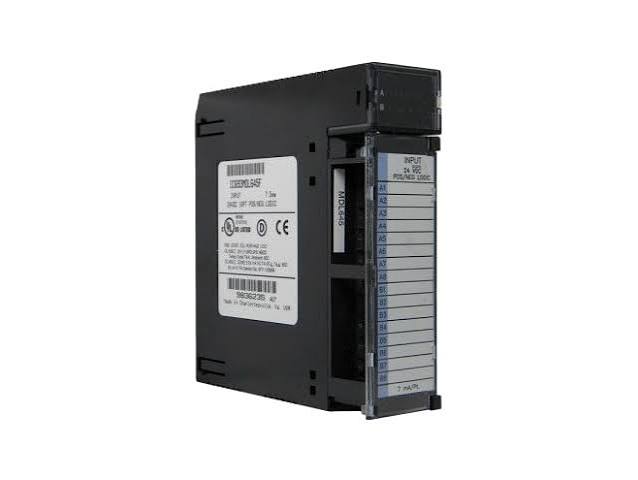

کارت ورودی دیجیتال ۱۶ کانال ۲۴ ولت DC جنرال الکتریک (GE Fanuc Series 90-30 24 VDC Positive Logic 16-Point Input Module)
- کد فنی / پارت نامبر:
IC693MDL640
۲. شرح
ماژول ورودی گسسته (Discrete Input Module) از خانواده‌ی کنترل‌کننده‌های GE Fanuc Series 90-30 مجهز به ۱۶ کانال ورودی ۲۴ ولت DC با منطق مثبت (Positive Logic / Sinking Input). تمامی ۱۶ نقطه ورودی در یک گروه قرار داشته و دارای یک ترمینال مشترک تغذیه/زمین می‌باشند. این کارت از عایق‌سازی اپتوکوپلری (Optical Isolation) تا ۱۵۰۰ ولت RMS برای محافظت مدارهای داخلی پی‌ال‌سی در برابر نویز و نوسانات محیط صنعتی بهره می‌برد و وضعیت هر کانال از طریق ردیف نشانگرهای LED روی ماژول قابل پایش است.
۳. کاربردهای صنعتی
- دریافت سیگنال از کلیدهای حدی (Limit Switches) و پوش‌باتن‌های تابلویی
- اتصال انواع سنسورهای مجاورتی (Proximity Sensors)، چشمی و فتوالکتریک ۲۴ ولت DC
- مانیتورینگ وضعیت کنتاکتورها، رله‌ها و شستی‌های امرجنسی
- کنترل خطوط مونتاژ، خطوط بسته‌بندی و سیستم‌های کانوایر
- تابلوهای کنترل ماشین‌آلات صنعتی، خطوط تزریق پلاستیک و صنایع دارویی و غذایی
۴. مشخصات فنی
| مشخصه | مقدار / ویژگی |
|---|---|
| سازنده | GE Fanuc Automation |
| خانواده محصول | Series 90-30 |
| کد سفارش (Part Number) | IC693MDL640 |
| نوع ماژول | ورودی دیجیتال (Discrete Input) |
| تعداد کانال ورودی | 16 نقطه (در قالب یک گروه با ترمینال مشترک) |
| منطق ورودی | مثبت (Positive Logic / Source به سنسورها) |
| ولتاژ نامی ورودی | 24 ولت DC |
| محدوده ولتاژ ورودی | 0 تا +30 ولت DC |
| جریان ورودی نامی | 7.5 میلی‌آمپر در ولتاژ نامی (حداقل جریان در وضعیت ON: حدود 4 میلی‌آمپر) |
| زمان پاسخ‌دهی (Filter Time) | حدود 7 میلی‌ثانیه |
| ایزولاسیون اپتیکال | 1500 ولت RMS بین ورودی‌ها و مدار لاجیک برد اصلی |
| مصرف جریان از بک‌پلین (5V DC) | بین 5 تا 120 میلی‌آمپر (بسته به تعداد ورودی‌های فعال) |
| نشانگر وضعیت | 16 عدد نشانگر LED مجزا برای نمایش وضعیت ON/OFF هر ورودی |
| دمای کاری | 0 تا 60 درجه سانتی‌گراد |
