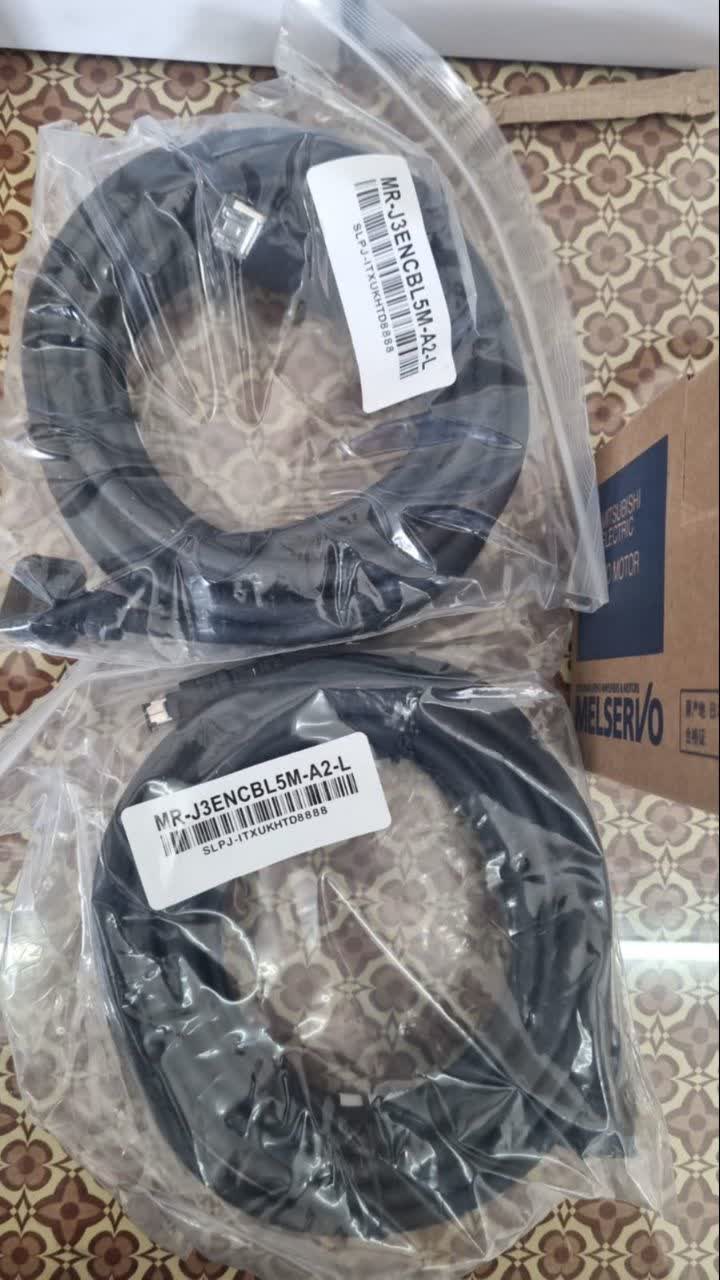

کابل MR‑J3ENCBL5M‑A2‑L :
یکی از کابلهای انکودر (Encoder Extension Cable) مورد استفاده در سیستمهای سروو Mitsubishi MR‑J3 است. این کابل برای انتقال سیگنالهای فیدبک موقعیت و سرعت از انکودر موتور به درایو Servo Amplifier طراحی شده و در خانواده سیستمهای MELSERVO‑J3 Series بسیار پرکاربرد است.در ادامه بررسی کامل این قطعه، ساختار، کاربرد صنعتی و جایگزین پیشنهادی Technoset را میبینی:
🧩 مشخصات فنی اصلی
| ویژگی | مقدار / توضیح |
|---|---|
| کد قطعه اصلی: | MR‑J3ENCBL5M‑A2‑L |
| سازنده: | Mitsubishi Electric (ژاپن) |
| خانواده محصول: | MELSERVO‑J3 Encoder Cables |
| نوع کابل: | کابل انکودر (Encoder Extension Cable) برای MR‑J3 Servo Motor |
| طول کابل: | 5 متر |
| کانکتور سمت درایو: | مدل A2 (L‑type angled connector) – 9‑pin (Encoder feedback) |
| کانکتور سمت موتور: | Encoder Connector Male – 9‑pin round |
| شیلد: | تماماً شیلددار (Shielded Twisted Pairs + Drain Wire) |
| روکش بیرونی: | PVC Industrial Grade، مقاوم در برابر حرارت و خم‑شدگی مکرر |
| دمای کاری: | –20 °C تا +80 °C |
| تست تطابق EMC: | مطابق IEC 61076‑2‑101 و CE Certified |
| سازگاری موتور/درایو: | موتورهای HG‑K، HG‑M، HG‑A متصل به درایوهای MR‑J3‑A / MR‑J3‑B سری Servo Amplifier |
⚙️ کاربرد در سیستمهای Servo
کابل MR‑J3ENCBL5M‑A2‑L پل ارتباطی سیگنال بین انکودر موتور سروو و درایور MR‑J3 است.
از طریق این کابل دادههای زیر منتقل میشوند:
- موقعیت دقیق شفت (Position Feedback)
- جهت و سرعت لحظهای (Velocity Feedback)
- پالسهای Z فاز و سیگنال Ready
- وضعیت حرارتی و آلارمهای داخلی انکودر
🧠 نکات فنی مهم
- حداکثر طول مجاز برای کابل انکودر در سیستم MR‑J3 بسته به مدل انکودر 20 متر است؛ نسخه 5 متری یکی از پرکاربردترینها در تابلوهای روباتیک و جداول X/Y CNC است.
- کابل باید از مسیر دور از کابل توان سروو (Servo Power Cable) عبور داده شود تا نویز اینداکتیو به حداقل برسد.
- هرگز از کابل بدون شیلد مشترک یا بدون ارت مناسب استفاده نکنید، چون باعث خطای “Encoder Serial Error (37)” در MR‑J3 میشود.
🔧 جایگزین صنعتی Technoset برای بازار Retrofit
کد جایگزین:
✅ TENC‑J3‑05M‑A2‑R5/IP54
مشخصات جایگزین Technoset:
| ویژگی | نسخه Mitsubishi | نسخه Technoset (TENC‑J3‑05M‑A2‑R5/IP54) |
|---|---|---|
| طول | 5 m | 5 m (±1%) |
| درجه حفاظتی | IP20 | 🔹 IP54 (مناسب محیط CNC و روغنی) |
| نوع شیلد | Al Foil + Drain | 🔹 Double Shield (Braid + Foil) |
| روکش | PVC | 🔹 PUR Oil‑Resistant |
| تست EMC | CE / UL | 🔹 CE + IEC 61076‑2‑101 |
| سازگاری | MR‑J3 | 🔹 MR‑J3 و MR‑J4 هیبرید + FSSB/Drive‑CLiQ Bridge |
| کانکتور | 9 pin A2 L‑Type | 🔹 Gold‑Plated Hybrid 9 pin A2 (0.8 µm Au Plating) |
تأیید شده توسط تیم Technoset Testing:
✅ نیما سرگل✅ مصطفی گلهنویی✅ دکتر مهدی فرخانی
📄 متادیتا و محتوای SEO برای eshopcnc.com
Meta Title:
Mitsubishi MR‑J3ENCBL5M‑A2‑L Encoder Cable | Technoset Replacement TENC‑J3‑05M‑A2‑R5/IP54
Meta Description:
کابل انکودر Mitsubishi MR‑J3ENCBL5M‑A2‑L جهت اتصال درایو MR‑J3 به موتور Servo ، جایگزین Technoset با IP54 و پوشش دو لایه شیلد (Drive‑CLiQ/FSSB Hybrid) مناسب بازسازی CNC و Servo Systems.
Keywords:
Mitsubishi MR‑J3ENCBL5M‑A2‑L, TENC‑J3‑05M‑A2‑R5, MELSERVO J3 Cable, Encoder Extension Cable, Technoset Replacement, FSSB Bridge, Drive‑CLiQ Hybrid, Servo Retrofit, CNC Precision
در مرحله بعد فایل A3 PDF/DOCX مستند فنی شامل:
- تصویر مقایسهای کانکتور (A2 L‑Type)
- جدول EMC و IP Rating
- بخش SEO و مشخصات فنی (J3/J4 Compatibility)
را طبق استانداردهای Technoset / eshopcnc.com تولید میکنم تا در آرشیو R&D و بخش CNC Retrofit ثبت شود.
