RGM2G-A-M5Z

مشخصات کامل محصول RGM2G-A-M5Z

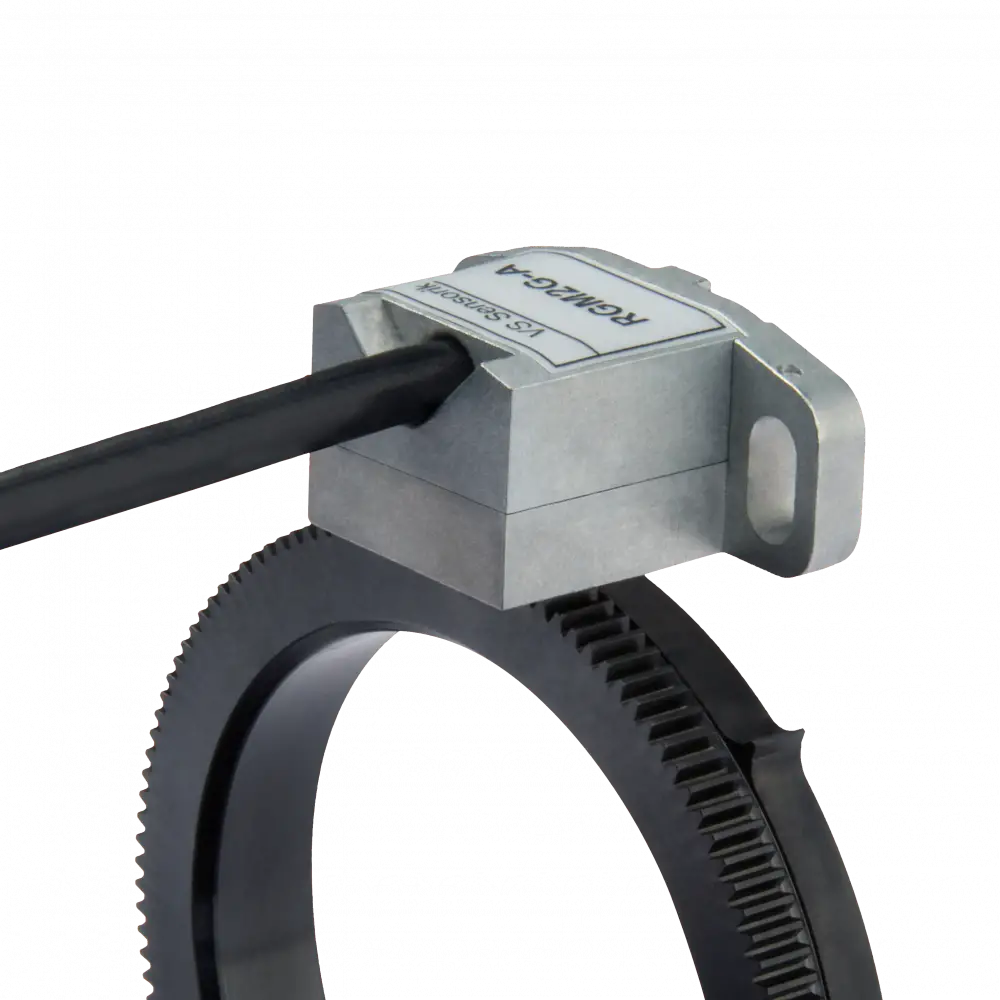

سلام! بر اساس جستجوهای انجام‌شده، کد RGM2G-A-M5Z به یک انکودر چرخ دنده مغناطیسی (Magnetic Gear Wheel Encoder) از شرکت VS Sensorik GmbH (آلمان) اشاره دارد. این محصول بخشی از سری RGM2G-A است و برای اندازه‌گیری دقیق سرعت چرخش و زاویه چرخشی در کاربردهای صنعتی مانند اسپیندل‌های ماشین‌ابزار و موتورهای محرکه طراحی شده است. این انکودر بدون تماس (contactless) است و از سنسورهای GMR (Magneto-Resistive) استفاده می‌کند.

در ادامه، مشخصات کامل این محصول را بر اساس کاتالوگ رسمی و اطلاعات فنی موجود، به صورت دسته‌بندی‌شده آورده‌ شده است. توجه کنید که RGM2G-A-M5Z واریانتی از سری RGM2G-A است که برای چرخ‌دنده با مدول M=0.5 (Zahnradmodul 0.5) بهینه‌سازی شده. اگر جزئیات سفارشی (مانند طول کابل یا خروجی دیجیتال) نیاز دارید، می‌توانید با تولیدکننده تماس بگیرید.

ویژگی‌های کلی و کاربردها

• نوع: انکودر افزایشی بدون تماس (Incremental Encoder) برای اندازه‌گیری حرکت چرخشی.
• قابلیت‌ها:
  • اندازه‌گیری با وضوح بالا سرعت چرخش و زاویه تا 60,000 دور در دقیقه (rpm).
  • تشخیص جهت چرخش (Rotational Direction Recognition).
  • مقاوم در برابر آلودگی (Robust, not sensitive to dirt).
  • پایداری دمایی بالا تا 110°C (واریانت‌های خاص تا 120°C).
  • پایداری EMC و ESD بالا (تا 30kV حفاظت ESD).
• طراحی: انعطاف‌پذیر برای سفارشی‌سازی؛ گزینه I2C برای تنظیم دقیق سیگنال‌ها (دامنه، آفست، فاز).
• گزینه‌های اضافی: تثبیت خودکار دامنه سیگنال‌ها؛ خروجی دیجیتال RS422/TTL با الکترونیک درون‌یافته.
• کاربردها: نصب در اسپیندل‌های ماشین‌ابزار، موتورهای محرکه، و محیط‌های صنعتی سخت.

• مشخصات الکتریکی

  ویژگی	توضیحات
  ولتاژ تغذیه (UB)	5V DC
  خروجی سیگنال	آنالوگ SIN/COS با دامنه 1Vpp (استاندارد)؛ سیگنال مرجع (Reference) شامل
  پارامترهای سیگنال (پیش‌از تحویل)	دامنه: 1Vpp؛ آفست: 0 mV؛ فاز: 90°؛ پالس مرجع بدون ابهام
  گزینه دیجیتال	RS422 (TTL) با درون‌یابی (interpolation)
  حفاظت	حفاظت در برابر ولتاژ معکوس و اتصال کوتاه؛ Remote Sense (RS_UB) برای حس کردن ولتاژ
  رابط	I2C اختیاری برای تنظیم دقیق (امplitude, offset, phase)
  انحراف سیگنال	ممکن به دلیل تلرانس، کیفیت چرخ‌دنده، دما و سرعت

  • شکل سیگنال : موج‌های SIN، COS و Reference با فاز 90° و دامنه ثابت.

  رتبه‌بندی محیطی

  ویژگی	توضیحات
  دما کاری	تا 110°C (استاندارد)؛ تا 120°C (واریانت)
  مقاومت در برابر آلودگی	بالا (غیرحساس به گرد و غبار)
  EMC/ESD	پایداری بالا؛ حفاظت ESD تا 30kV
  IP Rating	مشخص نشده (اما مناسب محیط صنعتی)
