TAJD107K016RNJ

نام محصول

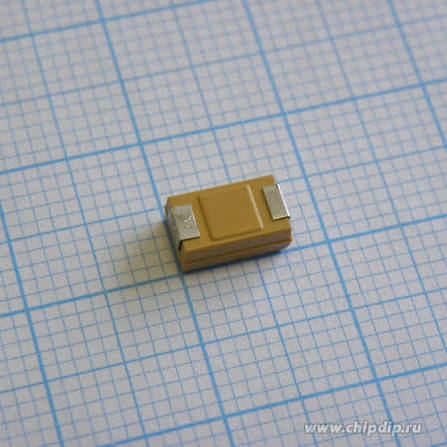

خازن تانتالیوم SMD کیوسرا AVX مدل TAJD107K016RNJ

توضیحات محصول

مدل TAJD107K016RNJ یک خازن تانتالیوم جامد چیپ از سری TAJ شرکت KYOCERA AVX است. این قطعه دارای ظرفیت 100 میکروفاراد، ولتاژ نامی 16 ولت DC و تلرانس ±10٪ می‌باشد.

این مدل در بدنه بزرگ‌تر Case D تولید شده و برای مدارهایی مناسب است که به ظرفیت بالا، استقامت مکانیکی بیشتر و قابلیت تحمل جریان ریپل مناسب نیاز دارند. کاربرد اصلی آن فیلتر منابع تغذیه، دیکاپلینگ و کاهش ریپل در بردهای صنعتی و الکترونیکی است.

این خازن قطب‌دار است و باید هنگام نصب، جهت قطب مثبت آن به‌دقت رعایت شود.

جدول مشخصات فنی

تفسیر کد فنی

• TAJ: سری خازن تانتالیوم جامد
• D: سایز بدنه Case D
• 107: ظرفیت 100µF
• K: تلرانس ±10٪
• 016: ولتاژ نامی 16V
• RNJ: بسته‌بندی Reel و ترمینال بدون سرب مطابق الزامات RoHS

کاربردها

• فیلتر منابع تغذیه DC
• فیلتر خروجی رگولاتورها
• مبدل‌های DC/DC
• دیکاپلینگ آی‌سی‌ها و ماژول‌ها
• کاهش ریپل در منابع تغذیه سوئیچینگ
• بردهای کنترل صنعتی و اتوماسیون
• تجهیزات مخابراتی و ابزار دقیق
• تجهیزات پزشکی و الکترونیکی

نکات نصب و بهره‌برداری

1. قطعه قطب‌دار است؛ اتصال معکوس می‌تواند موجب خرابی یا افزایش شدید جریان نشتی شود.
2. ولتاژ کاری نامی در شرایط استاندارد 16VDC است.
3. در دمای +125∘C+125^\circ C+125∘C، ولتاژ مجاز به 10VDC کاهش می‌یابد.
4. برای افزایش طول عمر، استفاده در ولتاژی کمتر از مقدار نامی توصیه می‌شود.
5. در مدارهای سوئیچینگ، جریان ریپل و ESR باید با نیاز مدار سازگار باشد.
6. هنگام جایگزینی، ابعاد بزرگ‌تر Case D و الگوی پدهای PCB بررسی شود.
7. پارامتر DNL برای خازن‌ها کاربرد ندارد و مربوط به مبدل‌های داده مانند ADC و DAC است؛ پارامترهای مهم این قطعه ظرفیت، تلرانس، ESR، جریان نشتی و ولتاژ کاری هستند.
