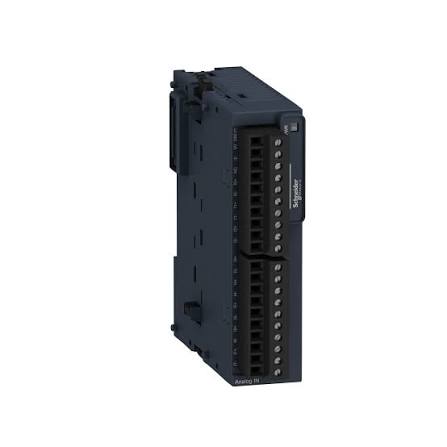

ماژول ورودی آنالوگ اشنایدر الکتریک TM3AI8 (Modicon TM3)

توضیحات کامل

ماژول TM3AI8 محصولی از سری Modicon TM3 کمپانی Schneider Electric فرانسه است؛ یک ماژول توسعه ورودی آنالوگ با ۸ کانال که جهت اتصال سیگنال‌های آنالوگ سنسورها و ترنسمیترهای فرآیندی (مانند ترنسمیترهای فشار، دما و هدایت‌سنجی مانند JUMO CTI-750) به کنترلرهای منطقی برنامه‌پذیر (PLC) استفاده می‌شود.

• ۸ کانال ورودی آنالوگ هم‌جهت (Uni-directional): هر کانال به‌صورت مستقل قابل پیکربندی برای سیگنال‌های جریان یا ولتاژ است:
  • جریان: 0–20 mA و 4–20 mA
  • ولتاژ: 0–10V ، ±10V ، 0–5V و ±5V
• دقت و رزولوشن بالا: تفکیک‌پذیری 12 بیت (4096 سطح) با خطی بودن بهتر از 0.05% و دقت کلی حدود ±0.1% رنج کامل (در دمای 25°C).
• زمان نمونه‌برداری کانال: حدود 1 میلی‌ثانیه به‌ازای هر کانال فعال (بستگی به تعداد کانال‌های فعال)، مناسب برای پایش متغیرهای فرآیندی.
• ایزولاسیون الکتریکی: ایزولاسیون بین کانال‌ها و زمین به‌صورت داخلی، مقاوم در برابر نویز صنعتی.
• نصب سریع و ماژولار: نصب به‌صورت درای‌دین با ترمینال‌های پیچی (Screw Type) و قابلیت اتصال زنجیره‌ای (Plug & Play) به کنترلرهای اصلی مانند TM241، TM251 و سری M221/M241/M251/M262.
• تغذیه 24VDC: تغذیه خارجی 24 ولت DC با محدوده مجاز 20.4 تا 28.8 ولت.

کاربردها

۱. اتصال ترنسمیترهای فرآیندی: دریافت سیگنال 4–20mA از ترنسمیترهای هدایت‌سنجی (مانند JUMO CTI-750)، فشار و دما به PLC.

۲. پایش متغیرهای فرآیند در صنایع: پایش پیوسته فشار، دما، سطح، جریان و هدایت در خطوط تولید.

۳. کنترل اتوماتیک (PID): خواندن سیگنال فیدبک سنسورها برای حلقه‌های کنترلی در نرم‌افزار PLC.

۴. توسعه سیستم‌های I/O: افزایش ظرفیت ورودی آنالوگ کنترلرهای Modicon M221/M241/M251/M262 و Logic Controllerها.

۵. صنایع مناسب: صنایع غذایی، شیمیایی، خودروسازی، آب و فاضلاب، بسته‌بندی و اتوماسیون ساختمان.

جدول مشخصات فنی
