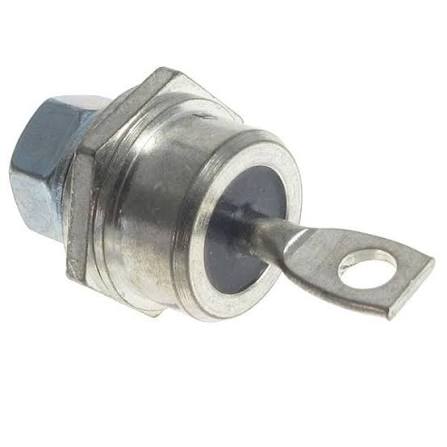

دیدیود یکسوساز قدرت Vishay VS-85HFR100

85A / 1000V / Stud Mount / Reverse Polarity

توضیحات کامل

VS-85HFR100 یک دیود یکسوساز قدرت از نوع Standard Recovery در پکیج Stud Mount است که برای کاربردهای صنعتی با جریان و ولتاژ بالا طراحی شده است. این قطعه توان تحمل 85 آمپر جریان متوسط مستقیم و 1000 ولت ولتاژ معکوس تکرارشونده را دارد و در پکیج فلزی DO-5 / DO-203AB عرضه می‌شود.

ویژگی مهم این مدل، قطبیت معکوس آن است؛ یعنی Stud به آند متصل است. این موضوع در طراحی مدار و نصب روی هیت‌سینک بسیار مهم است و باید پیش از جایگزینی یا مونتاژ بررسی شود.

به دلیل ساختار robust و تحمل جریان هجومی بالا، این دیود برای مدارهای یکسوسازی صنعتی، منبع تغذیه‌های پرقدرت و تجهیزات الکترومکانیکی انتخاب مناسبی است.

کاربردها

جدول مشخصات فنی

مشخصه	مقدار
سازنده	Vishay
شماره قطعه	VS-85HFR100
نوع قطعه	دیود یکسوساز قدرت
نوع بازیابی	Standard Recovery
جریان متوسط مستقیم $I F (A V)$	85 A
جریان RMS	133 A
ولتاژ معکوس تکرارشونده $V RRM$	1000 V
ولتاژ معکوس غیرتکرارشونده $V RSM$	1100 V
جریان هجومی $I FSM$ @ 50Hz	1700 A
جریان هجومی $I FSM$ @ 60Hz	1800 A
افت ولتاژ مستقیم $V FM$	حدود 1.2 V
جریان نشتی معکوس	9 mA
مقاومت حرارتی اتصال به بدنه $Rθ J C$	0.35 K/W
دمای اتصال کاری $T J$	-65 تا +180°C
نوع نصب	Stud Mount
پکیج	DO-5 / DO-203AB
قطبیت Stud	آند
نوع قطبیت	Reverse Polarity
