X20SM1446-1

نام محصول

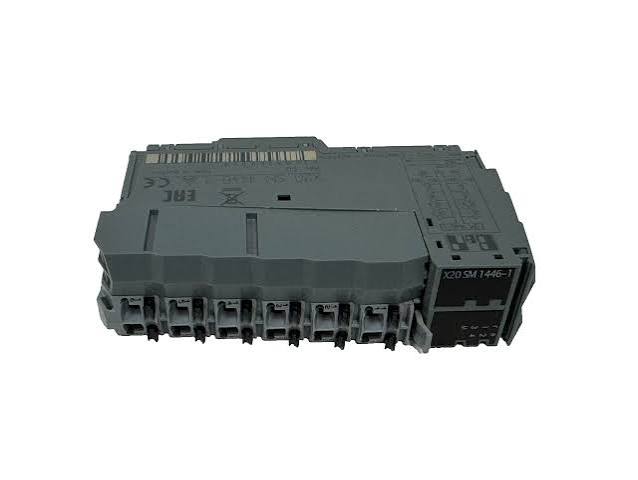

ماژول کنترل استپ‌موتور B&R مدل X20SM1446-1

B&R X20SM1446-1 Stepper Motor Controller Module

توضیحات کامل

ماژول X20SM1446-1 یک کنترلر استپ‌موتور از خانواده ماژولار X20 System شرکت B&R Industrial Automation است. این تجهیز برای کنترل دقیق یک موتور پله‌ای در تابلوهای اتوماسیون صنعتی طراحی شده و مستقیماً روی باس داخلی سیستم X20 نصب می‌شود.

این ماژول دارای یک خروجی پل کامل (Full Bridge) برای راه‌اندازی یک موتور پله‌ای دو‌فاز است و با ولتاژ تغذیه موتور 24 تا 48 ولت DC کار می‌کند. جریان خروجی آن تا 5 آمپر به‌صورت پیوسته و تا 10 آمپر به‌صورت پیک است؛ بنابراین برای محورهای حرکتی کوچک تا متوسط، فیدرها، مکانیزم‌های تنظیم و تجهیزات موقعیت‌یابی دقیق انتخاب مناسبی محسوب می‌شود.

ماژول X20SM1446-1 از کنترل میکرواستپ تا 256 میکرواستپ در هر گام پشتیبانی می‌کند. این قابلیت حرکت نرم‌تر، کاهش لرزش و صدای موتور و افزایش دقت موقعیت‌یابی را فراهم می‌سازد. همچنین دارای 4 ورودی دیجیتال 24 ولت DC قابل‌پیکربندی است که می‌توان از آن‌ها برای اتصال لیمیت‌سوئیچ، سنسور مرجع، ورودی‌های انکودر افزایشی یا سیگنال‌های کنترلی استفاده کرد.

قابلیت‌هایی مانند تشخیص استال/لغزش موتور (Stall Detection)، تشخیص موتور، کنترل جریان وابسته به بار و تنظیم جریان‌های Boost، نامی و Holding، این ماژول را برای کاربردهای صنعتی دقیق و قابل‌اعتماد مناسب می‌کند.

کاربرد

• کنترل استپ‌موتور در ماشین‌آلات بسته‌بندی و لیبل‌زنی
• محورهای تنظیم‌کننده در خطوط تولید
• فیدرها، میزهای موقعیت‌دهی و مکانیزم‌های انتقال دقیق
• سیستم‌های دوزینگ و پرکن
• تجهیزات برش، پانچ و مارکینگ
• ماشین‌آلات CNC سبک و محورهای کمکی
• کاربردهای نیازمند کنترل موقعیت Open Loop یا فیدبک انکودر افزایشی
• استفاده در معماری اتوماسیون B&R X20 و نرم‌افزار Automation Studio

جدول فنی
