1FK6060-6AF71-1TB0

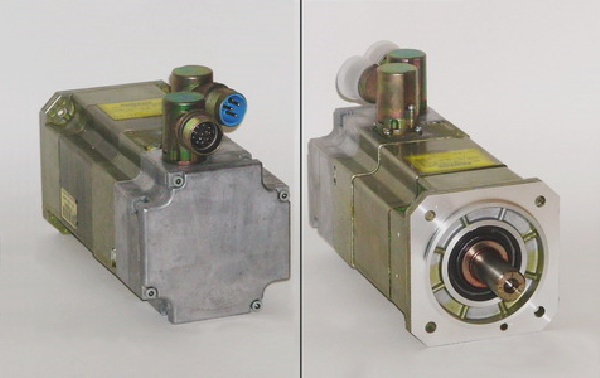

کد 1FK6060-6AF71-1TB0 یک سروو موتور سنکرون دائم‌مغناطیس (Permanent Magnet Synchronous Servo Motor) از خانواده معروف 1FK7 Compact شرکت زیمنس (Siemens) است.

مشخصات کامل و دقیق این موتور از راست به چپ:

• برند: Siemens آلمان
• سری: 1FK7 Compact (پرفروش‌ترین سری سروو موتور زیمنس در دنیا)
• سایز شفت هیت: 60 (قطر فلنج ۱۱۵ میلی‌متر × ۱۱۵ میلی‌متر)
• طول موتور: 6 (طول بدنه کوتاه – حدود ۱۷۵–۱۸۰ میلی‌متر بدون شفت و ترمز)
• توان نامی: ۱٫۳ کیلووات (۱٫۳ kW) در سرعت نامی ۳۰۰۰ دور در دقیقه
• گشتاور نامی: ۴٫۲ نیوتن‌متر
• گشتاور استال (قفل‌شده): ۵٫۵ نیوتن‌متر
• حداکثر گشتاور: تا ۱۶٫۵ نیوتن‌متر
• جریان نامی: حدود ۳٫۴ آمپر
• ولتاژ تغذیه: ۳۸۰–۴۸۰ ولت سه‌فاز AC (متصل به درایوهای SINAMICS S120)
• خنک‌کاری: Natural Cooling (خنک‌شونده طبیعی بدون فن)
• شفت: شفت ساده با کلید و بالانس کامل (Shaft with key and full key balancing)
• درجه حفاظت: IP64 بدنه / IP65 ترمینال باکس (ک (ضد پاشش آب و گردوغبار کامل)
• ترمز: دارد – ترمز نگهدارنده ۲۴ ولت DC با گشتاور ترمز ۵ نیوتن‌متر
• انکودر: Resolver چندقطبی (Multi-pole Resolver) – نه انکودر دیجیتال
• کانکتور: کانکتور قابل چرخش ۲۷۰ درجه، پاور و سیگنال جدا
• استاندارد لرزش: درجه A (لرزش بسیار کم)
• وزن تقریبی: حدود ۸٫۵ کیلوگرم (با ترمز)

این موتور یکی از پراستفاده‌ترین مدل‌های ۱٫۳ کیلوواتی زیمنس در ایران است و تقریباً در تمام ماشین‌های CNC چینی، تایوانی، آلمانی و ایتالیایی (مثل DMG، Hermle، Deckel Maho، Victor، Leadwell، Yang، Hartford و …) روی محورهای فرعی، ابزارچنجر، محور چهارم و پنجم و حتی اسپیندل‌های کوچک دیده می‌شود.

به دلیل داشتن ترمز و رزولور، بیشتر در محورهای عمودی یا کاربردهایی که باید در زمان خاموش بودن برق موقعیت را نگه دارد استفاده می‌شود.
