A20B-2902-0070

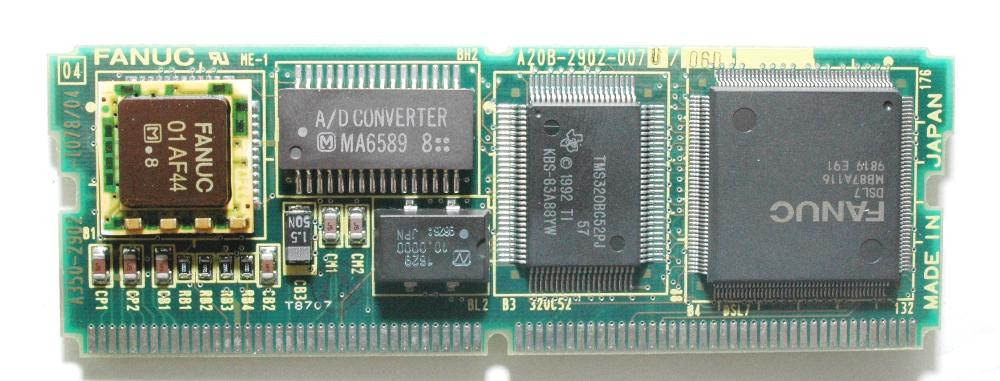

توضیح  کارت CPU محورهای ۱ تا ۸ فانوک سری ۰i-D / ۰i-F و برخی مدل‌های ۰i-Mate D – کد A20B-2902-0070

این برد، CPU اصلی نسل جدیدتر سری ۰i-D و ۰i-F (و بعضی ۰i-Mate D) است که قابلیت کنترل همزمان تا ۸ محور را از طریق خط نوری FSSB دارد. برد کاملاً متفاوت از سری ۱۶B-3200 قدیمی است و از پردازنده‌های سریع‌تر و باس داخلی جدید استفاده می‌کند.

وقتی برد را روبه‌روی خود می‌گذارید و از سمت راست به چپ نگاه می‌کنید:

۱. لبه راست‌ترین بخش:

کانکتور بزرگ ۱۰۰ پین مشکی (JNA یا JA1) – کانکتور اصلی اتصال به بک‌پلین (مادربورد CNC). تمام تغذیه‌ها، باس داده، آدرس و سیگنال‌های کنترل از همین کانکتور وارد برد می‌شود.

۲. کمی چپ‌تر و کمی بالا از JNA:

کانکتور ۲۴ ولت تغذیه (CP1 یا CP11) – دو یا سه پین بزرگ برای ورودی ۲۴ ولت DC به برد CPU (از منبع تغذیه اصلی CNC).

۳. دقیقاً کنار یا زیر CP1:

کانکتور JD1A – پورت RS-232C اصلی (کابل ۲۵ پین یا مستقیماً کابل گرد) برای آپلود/دانلود برنامه، DNC، اتصال کامپیوتر و تنظیمات.

۴. کنار JD1A (معمولاً سمت چپ آن):

کانکتور JD1B – پورت دوم RS-232C (در بعضی ماشین‌ها برای اتصال بارفیدر یا دستگاه خارجی استفاده می‌شود؛ در اکثر موارد خالی است).

۵. بخش میانی-راست برد (بزرگ‌ترین چیپ):

پردازنده اصلی CPU – معمولاً یک چیپ بزرگ Renesas SH-4 یا SH7780 سری با فرکانس ۲۴۰ تا ۴۰۰ مگاهرتز (بسیار سریع‌تر از مدل‌های ۰i-B/C).

۶. اطراف پردازنده:

• حافظه‌های DDR یا SDRAM (معمولاً ۶۴ تا ۱۲۸ مگابایت)
• حافظه SRAM با باتری بک‌آپ (۲ یا ۴ مگابایت) – باتری لیتیومی قابل شارژ یا CR2032 معمولاً در سوکت مشکی-قرمز کنار حافظه‌ها قرار دارد (حتماً موقع تعویض برد این باتری را چک کنید).

۷. چپ‌تر از CPU (بخش میانی برد):

کانکتور JA3 یا JD5A – اتصال به کارت گرافیک و LCD/CRT (باس داخلی نمایشگر).

۸. پایین‌تر و چپ‌تر (بخش کلیدی برد): دو کانکتور نوری FSSB بزرگ:

ابتدا (راست‌تر از دو کانکتور نوری): COP10B → کانکتور نوری سمت راست‌تر (معمولاً خط ورودی نوری از درایو آخر یا از کارت اضافی دوم – در سیستم‌های ۸ محوره حتماً وصل است).

بلافاصله چپ‌تر از COP10B: COP10A → کانکتور نوری سمت چپ‌تر (خط خروجی اصلی نوری به اولین سرو درایو – معمولاً به آلفا iSV، بی‌اسپندل یا بتا i سری جدید وصل می‌شود).

این دو کانکتور نوری FSSB دقیقاً کنار هم و به صورت افقی قرار دارند و COP10B همیشه راست‌تر از COP10A است (وقتی برد روبه‌روی شماست). با این دو کانکتور، برد تا ۸ محور همزمان را به صورت مستقیم کنترل می‌کند و با اضافه کردن کارت FSSB دوم می‌تواند تا ۱۶ محور هم برسد.

۹. بالای COP10A/B:

کانکتور CA114 یا CA130 – برای اتصال کارت I/O اضافی یا کارت PMC-J یا کارت Profibus/DeviceNet.

۱۰. سمت چپ میانی:

کانکتور JD36A – پورت Ethernet 100Base-TX داخلی (این برد اولین سری ۰i است که اترنت واقعی دارد؛ برای اتصال مستقیم به شبکه کارخانه، FTP، آپلود برنامه و غیره استفاده می‌شود).

۱۱. لبه چپ‌ترین بخش:

• اسلات کارت حافظه Compact Flash (CF Card) – محل نصب کارت CF اصلی فانوک که سیستم‌عامل، نرم‌افزار CNC و برخی پارامترها روی آن ذخیره شده است. کارت‌های رایج: A02B-0303-K150 (۴گیگ) یا A02B-0323-K101 (۸گیگ). بدون این کارت، برد اصلاً بوت نمی‌شود.

۱۲. سایر قسمت‌های مهم روی برد:

• چندین چیپ FPGA بزرگ (برای مدیریت FSSB، اینتراپت‌ها و محورها)
• نمایشگر ۷ سگمنت دو رقمی قرمز (برای کد وضعیت و خطاهای بوت)
• LEDهای کوچک سبز/قرمز وضعیت تغذیه و FSSB
• هدرهای تست پوینت و جامپرهای تنظیم داخلی (معمولاً دست نخورده باقی می‌مانند)

خلاصه عملکرد A20B-2902-0070 CPU اصلی برای سیستم‌های ۰i-D، ۰i-F و بعضی ۰i-Mate D با قابلیت ۸ محور همزمان، اترنت داخلی، کارت CF، خط نوری FSSB سریع‌تر و حافظه بسیار بیشتر نسبت به نسل قبلی (A16B-3200). تقریباً تمام ماشین‌های فانوک از سال ۲۰۱۰ تا ۲۰۱۸ که ۰i-D یا ۰i-F داشتند از همین برد یا نسخه‌های بسیار نزدیک (مثل 0071, 0075, 0078) استفاده می‌کردند.

نکته مهم هنگام تعویض: حتماً کارت CF و باتری SRAM را از برد قبلی به برد جدید منتقل کنید یا بک‌آپ کامل داشته باشید؛ در غیر این صورت دستگاه بوت نمی‌شود و کد خطای ۹۰۱ یا صفحه سیاه خواهید داشت
