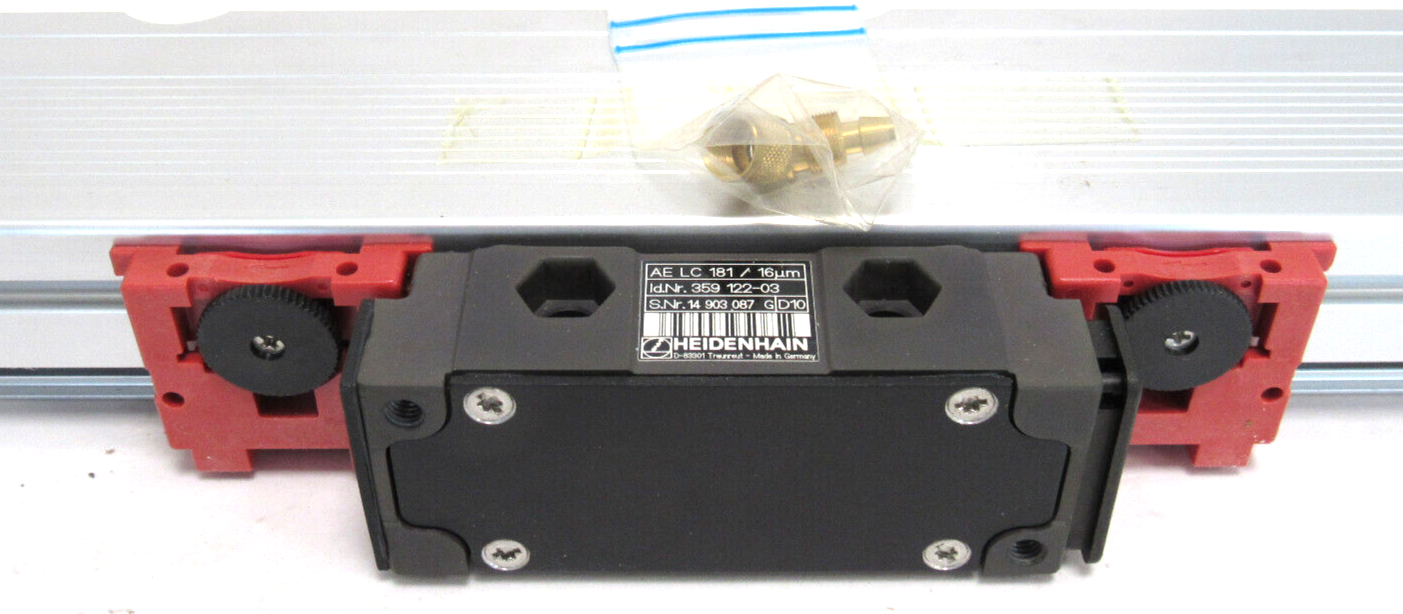

AELC1881 HEIDENHAIN LC 181 Mounting

وقتی بحث HEIDENHAIN LC 181 پیش می‌آید، داریم دربارهٔ یک Linear Encoder بسیار دقیق حرف می‌زنیم که معمولاً در ماشین‌ابزار CNC، محورهای طولی و موقعیت‌یابی دقیق نصب می‌شود.

LC 181 — معرفی کوتاه

• نوع: Linear Encoder با absolute/ incremental output (بسته به سری و نسخه).
• ساختار: Scale (خط‌کش) + Scanning Head (هد خوانش).
• دقت: بسته به سفارش، رزولوشن می‌تواند در حد زیر میکرون باشد.
• سیگنال خروجی: EnDat, 1Vpp, TTL و … (طبق مدل).
• محافظت: معمولاً طراحی شده برای محیط ماشین‌ابزار — مقاومت در برابر گرد و غبار، خنثی بودن نسبت به روغن خنک‌کننده.

مونتاژ (Mounting) — اصول کلی

HEIDENHAIN در دستورالعمل نصب LC 181 همیشه بر چند نکته حیاتی تأکید می‌کند:

1. آماده‌سازی محل نصب

• سطح تراز و صلب: محل نصب باید ماشین‌کاری صاف و هم‌تراز باشد.
• عدم وجود تنش مکانیکی: تنش باعث تاب‌برداشتن خط‌کش و کاهش دقت می‌شود.

2. نصب خط‌کش (Scale)

• استفاده از پیچ‌های با گشتاور تعریف‌شده (معمولاً M3/M4 با گشتاور مشخص).
• فاصله پیچ‌ها طبق جدول کاتالوگ (مثلاً هر 250mm یا طبق طول خط‌کش).
• هماهنگ کردن رفرنس مارک با مختصات ماشین.

3. نصب هد خوانش (Scanning Head)

• فاصله هوا (Gap) بین هد و خط‌کش باید مطابق دیتا‌شیت باشد (مثلاً 0.1–0.2 mm).
• حرکت آزاد و بدون گیرکردن در کل طول مسیر.
• رعایت هم‌محوری (هد نباید
