LF1005-S/SP36

نام محصول

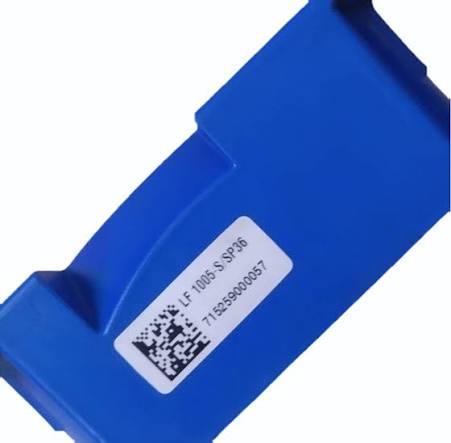

ترانسدیوسر جریان LEM LF 1005-S/SP36

توضیحات کامل محصول

ترانسدیوسر جریان LF 1005-S/SP36 از محصولات صنعتی شرکت LEM و متعلق به خانواده سنسورهای جریان LF است. این قطعه برای اندازه‌گیری، کنترل و فیدبک جریان در مدارهای قدرت طراحی شده و از فناوری Hall-Effect حلقه‌بسته (Closed-Loop / Compensated) استفاده می‌کند.

در این ساختار، هادی حامل جریان از دهانه مرکزی سنسور عبور می‌کند و میدان مغناطیسی ایجادشده توسط جریان اولیه، توسط هسته و مدار داخلی سنسور تشخیص داده می‌شود. سپس مدار جبران‌ساز داخلی، جریان ثانویه متناسبی تولید می‌کند تا شار مغناطیسی هسته در وضعیت تعادل باقی بماند. نتیجه این فرآیند، اندازه‌گیری دقیق‌تر، پاسخ سریع‌تر و خطی‌بودن بهتر نسبت به بسیاری از سنسورهای حلقه‌باز است.

این مدل به‌طور کلی برای اندازه‌گیری جریان‌های بالا در کلاس حدود ۱۰۰۰ آمپر شناخته می‌شود؛ بااین‌حال، چون پسوند /SP36 یک واریانت خاص است، جریان نامی دقیق، نسبت تبدیل، ولتاژ تغذیه، نوع اتصال، محدوده اندازه‌گیری و پین‌آوت باید پیش از استفاده از روی لیبل، مدرک سازنده یا آزمون الکتریکی تأیید شوند.

کاربرد محصول

ترانسدیوسر LEM LF 1005-S/SP36 در کاربردهای اندازه‌گیری و کنترل جریان بالا استفاده می‌شود، از جمله:

• اینورتر و درایو کنترل دور موتورهای صنعتی
• سروودرایوهای توان بالا
• منابع تغذیه صنعتی و رکتیفایرهای قدرت
• UPS صنعتی و سیستم‌های برق اضطراری
• مبدل‌های DC/DC و AC/DC توان بالا
• تجهیزات جوشکاری صنعتی
• سیستم‌های شارژ باتری صنعتی و ذخیره‌ساز انرژی
• تابلوهای کنترل و پایش جریان
• تجهیزات انرژی خورشیدی و اینورترهای نیروگاهی
• ماشین‌آلات صنعتی، خطوط تولید و اتوماسیون قدرت
• سیستم‌های کشش الکتریکی و تجهیزات حمل‌ونقل ریلی
• سامانه‌های تست، حفاظت و مانیتورینگ جریان

جدول مشخصات فنی

هشدار مهم: دیتاشیت عمومی و قابل‌استناد برای واریانت دقیق LF 1005-S/SP36 در دسترس نیست. جدول زیر شامل مشخصات شناسایی‌شده و مواردی است که باید پیش از نصب تأیید شوند؛ اعداد احتمالی مدل‌های مشابه به‌عنوان مشخصات قطعی این قطعه درج نشده‌اند.
