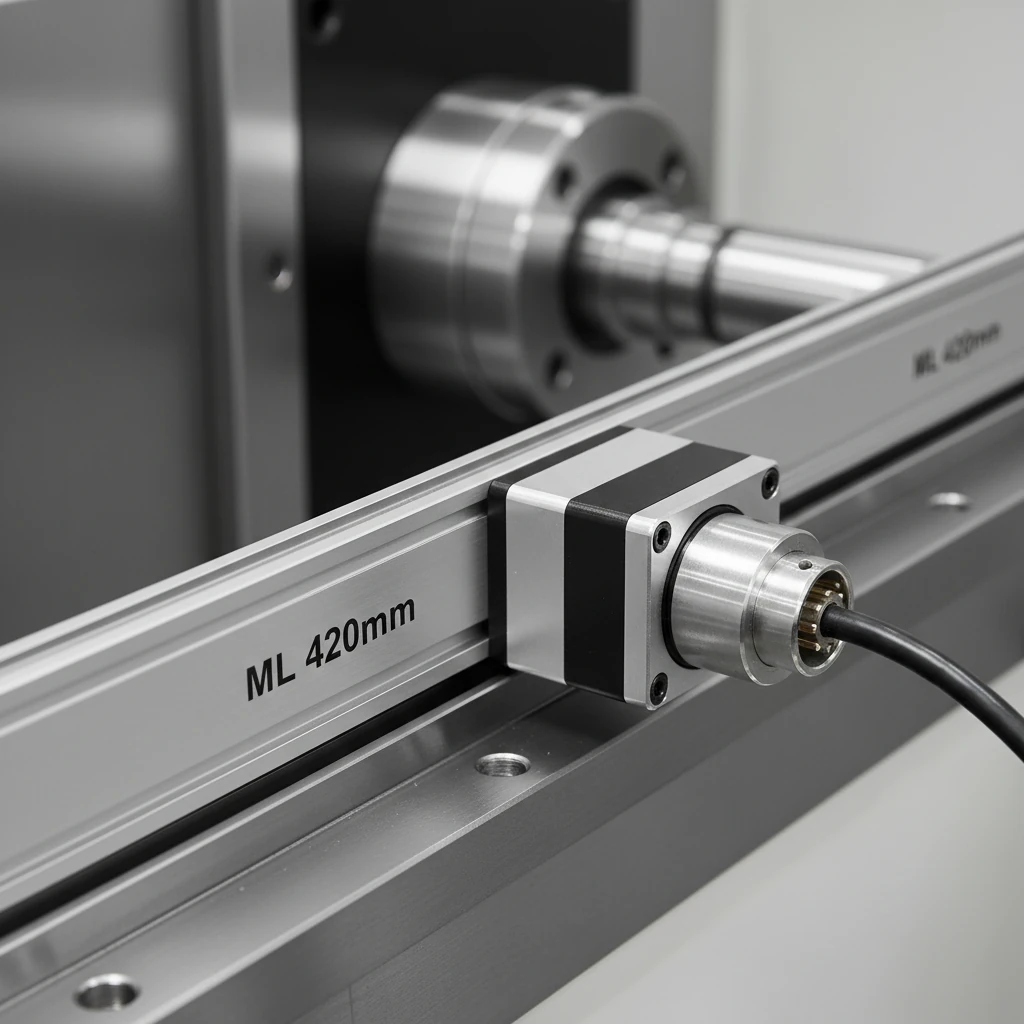

مدل Heidenhain LS703 ML420 mm:
در واقع همخانواده با نسخهی ML520 mm است — تفاوت تنها در طول اندازهگیری مفید (Measuring Length) است که از 520 mm → 420 mm کاهش یافته، در حالیکه ساختار، شاسی آلومینیومی، و نوع ریدهد دقیقاً یکی هستند.
🟩 مشخصات فنی Heidenhain LS703 ML420 mm
| شاخص | توضیحات |
|---|---|
| سازنده | HEIDENHAIN GmbH – Germany |
| مدل کامل | LS 703 ML 420 mm |
| نوع تجهیز | انکودر خطی اپتیکی (Linear Incremental Encoder) |
| طول اندازهگیری مفید (ML) | 420 mm |
| رزولوشن | تا 0.1 µm (بسته به مدل ریدهد) |
| سیگنال خروجی | 1 Vpp (analog sinusoidal) یا TTL Square |
| دقت سیستم | ±3 µm تا ±5 µm |
| منبع تغذیه | 5 V DC ±5 % |
| درجه حفاظتی | IP 53 |
| دمای کاری | 0 °C تا +50 °C |
| کاربرد معمول | محور X / Z دستگاههای CNC ، ماشینهای اندازهگیری دقیق و EDM ها |
| اتصال | کانکتور 12‑Pin Circular (Heidenhain Type 722) |
| مهندسی سازگار | Fanuc αi Series، Siemens 840D، Heidenhain TNC 640 |
🔁 مسیر مهاجرت (Migration Path – Technoset)
| سطح جایگزینی | مدل جایگزین | توضیحات |
|---|---|---|
| نسل جدید Heidenhain | LC 195 ML 420 mm (EnDat 2.2 Absolute) | ارتقا مستقیم از LS 703 Incremental به سیستم مطلق (Absolute Encoder) |
| جایگزین Retrofit Technoset | Tecnost LIN‑AB420 | نسخه Absolute سازگار EnDat 2.2 / BiSS‑C |
| نسخه Incremental Economy | Tecnost LIN‑INC420 | خروجی 1 Vpp / TTL برای CNC های قدیمی |
⚙️ نکات تطبیقی در پروژههای Retrofit
- الگوی نصب و فاصله پیچهای پایه مشابه ML520 است (فقط طول مسیر حرکت کاهش یافته).
- جدول پینآوت و کانکتور به صورت مشابه در A3 Migration Layout هر دو مدل ذکر میشود.
- نوع کابل و ریدهد به هیچ عنوان تغییر نمیکند؛ فقط شاسی آلومینیوم سیل شده با طول 420 mm است.
