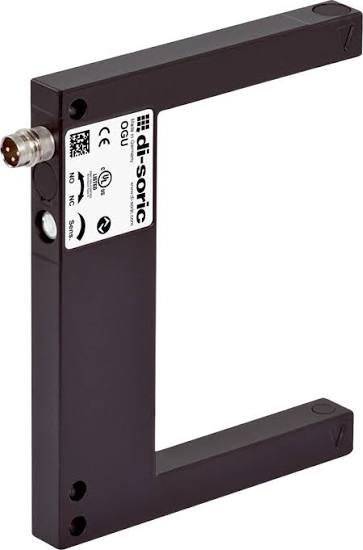

سنسور نوری دوشاخه‌ای دی-سوریک مدل di-soric OGU 081 G3-T3

۱. توضیحات

سنسور di-soric OGU 081 G3-T3 (با کد سفارش 210245) یک سنسور نوری دوشاخه‌ای / U-شکل صنعتی (Fork Light Barrier) فوق‌العاده دقیق و پرسرعت ساخت کمپانی آلمانی di-soric است. این سنسور با بهره‌گیری از فرستنده و گیرنده هم‌محور در یک بدنه فلزی یکپارچه، بدون نیاز به الاین‌کردن و تراز دستی، اجسام بسیار ریز و لبه‌های متحرک را با تکرارپذیری استثنایی $mm0.02\text{ mm}$ و فرکانس کاری تا $Hz8000\text{ Hz}$ شناسایی می‌کند. همچنین به خروجی همه‌منظوره Push-Pull و پروتکل ارتباط هوشمند IO-Link مجهز است.

۲. کاربردها

ماشین‌آلات بسته‌بندی، چاپ و لیبل‌زنی: تشخیص لبه برچسب‌ها، فیلم‌های شفاف/کدر و کنترل موقعیت لیبل با سرعت بالا.
خطوط مونتاژ الکترونیک و قطعات ریز (Pick & Place): تشخیص حضور پین‌ها، قطعات نیمه‌هادی و شمارش سریع قطعات فلزی و پلاستیکی.
خطوط تولید بطری و داروسازی: کنترل عبور و حضور درپوش‌ها، بطری‌ها و تایید بسته‌بندی.
صنایع CNC و رباتیک صنعتی: استفاده به‌عنوان سنسور مرجع و موقعیت صفر (Home Position / Indexing).
کنترل لبه و هدایت متریال (Edge Guidance): کنترل انحراف نوار نقاله‌ها، فویل‌ها و ورق‌های فلزی.

۳. جدول مشخصات فنی

پارامتر فنی	مشخصه / مقدار نامی
برند / سازنده	di-soric GmbH & Co. KG (آلمان)
کد مدل فنی (Model)	`OGU 081 G3-T3`
شماره سفارش (Article Number)	`210245`
نوع سنسور	سنسور نوری دوشاخه‌ای / شیاری (Fork Light Barrier)
فاصله دهانه دوشاخه (Fork Opening)	$mm80\text{ mm}$
عمق شیار موثر (Fork Depth)	$mm55\text{ mm}$
منبع نور و طول موج	ال‌ای‌دی قرمز قابل رویت ( $nm\text{LED Red, } 660\text{ nm}$ ، مدوله‌شده)
ولتاژ کاری ( $U_B$ )	$\dots 30\text{ V DC}$
نوع خروجی سوئیچینگ	Push-Pull (پشتیبانی خودکار از هردو حالت PNP و NPN)
منطق عملکرد خروجی	قابل تغییر به حالت‌های نرمال باز (NO / Light-on) و نرمال بسته (NC / Dark-on)
جریان خروجی حداکثر	$mA100\text{ mA}$
رابط دیجیتال	IO-Link V1.1 (پروفایل سنسور هوشمند / Smart Sensor Profile)
حداکثر فرکانس سوییچینگ	تا $Hz8,000\text{ Hz}$ (در مد کاری Speed) / $Hz5,000\text{ Hz}$ استاندارد
رزولوشن و تکرارپذیری	حداقل قطر شیء قابل تشخیص $mm0.2\text{ mm}$ / تکرارپذیری $mm0.02\text{ mm}$
تنظیم حساسیت	پتانسیومتر دستی روی بدنه یا تنظیم نرم‌افزاری از طریق IO-Link
جنس بدنه (Housing)	زاماک ریخته‌گری فشرده شده (Die-cast zinc) با پوشش الکترواستاتیک مشکی
نوع اتصال الکتریکی	کانکتور صنعتی فلزی M8 نری ۳ پین (3-pin M8 connector)
درجه حفاظت محیطی	IP67 (مقاوم در برابر نفوذ گردوغبار، رطوبت و روغن)
محدوده دمای کاری	$−25∘C⋯+60∘C-25^\circ\text{C} \dots +60^\circ\text{C}$
